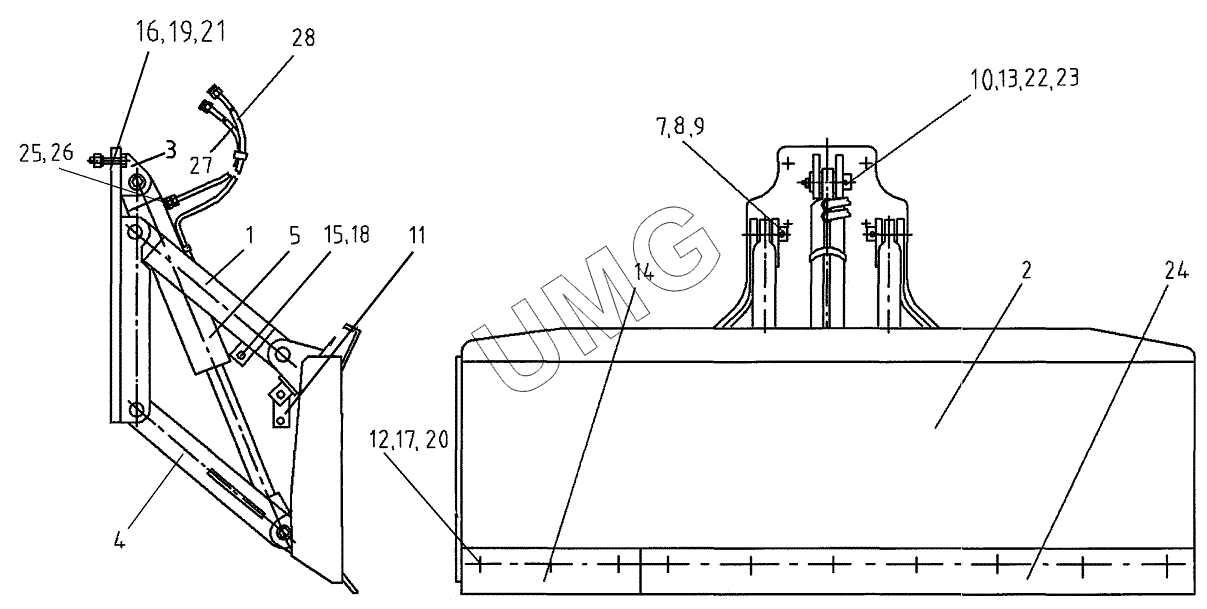

ГС-14.02. Оборудование бульдозерное
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.21.12.00.000 | Тяга | |
| 2 | 253.21.02.00.000-01 | Отвал бульдозера | |
| 3 | 253.21.01.00.000-01 | Опора | |
| 4 | 253.21.10.00.000 | Рамка | |
| 5 | ГЦО2-125х70х400-03Т AS | Гидроцилиндр | |
| 7 | 0.804.1090 | Ось | |
| 8 | 271.19.00.00.003 | Шайба | |
| 9 | В45 | Кольцо В45 | |
| 10 | 255.01.00.00.001-60 | Ось | |
| 11 | 225.00.00.00.025 | Стяжка | |
| 12 | 225.07.04.00.001-02 | Болт | |
| 13 | 255.01.00.00.002 | Втулка | |
| 14 | 751.21.00.00.007 | Нож | |
| 15 | Болт М20х50 | Болт М20х50 | |
| 16 | Болт М24х80 | Болт М24х80 | |
| 17 | Гайка М16 | Гайка М16 | |
| 18 | Гайка М20 | Гайка М20 | |
| 19 | Гайка М24 | Гайка М24 | |
| 20 | Шайба 16.65Г | Шайба 16.65Г | |
| 21 | Шайба 24.65Г | Шайба 24.65Г | |
| 22 | Шплинт 8х80 | Шплинт 8х80 | |
| 23 | Масленка 1.3 | Масленка 1.3 | |
| 24 | 751.21.00.00.006 | Нож | |
| 25 | G1/2 М3 | Прокладка | |
| 26 | TN92GG-12LR 1/2 | Адаптер | |
| 27 | Рукав в сборе | Рукав в сборе | |
| 28 | Рукав в сборе | Рукав в сборе |
