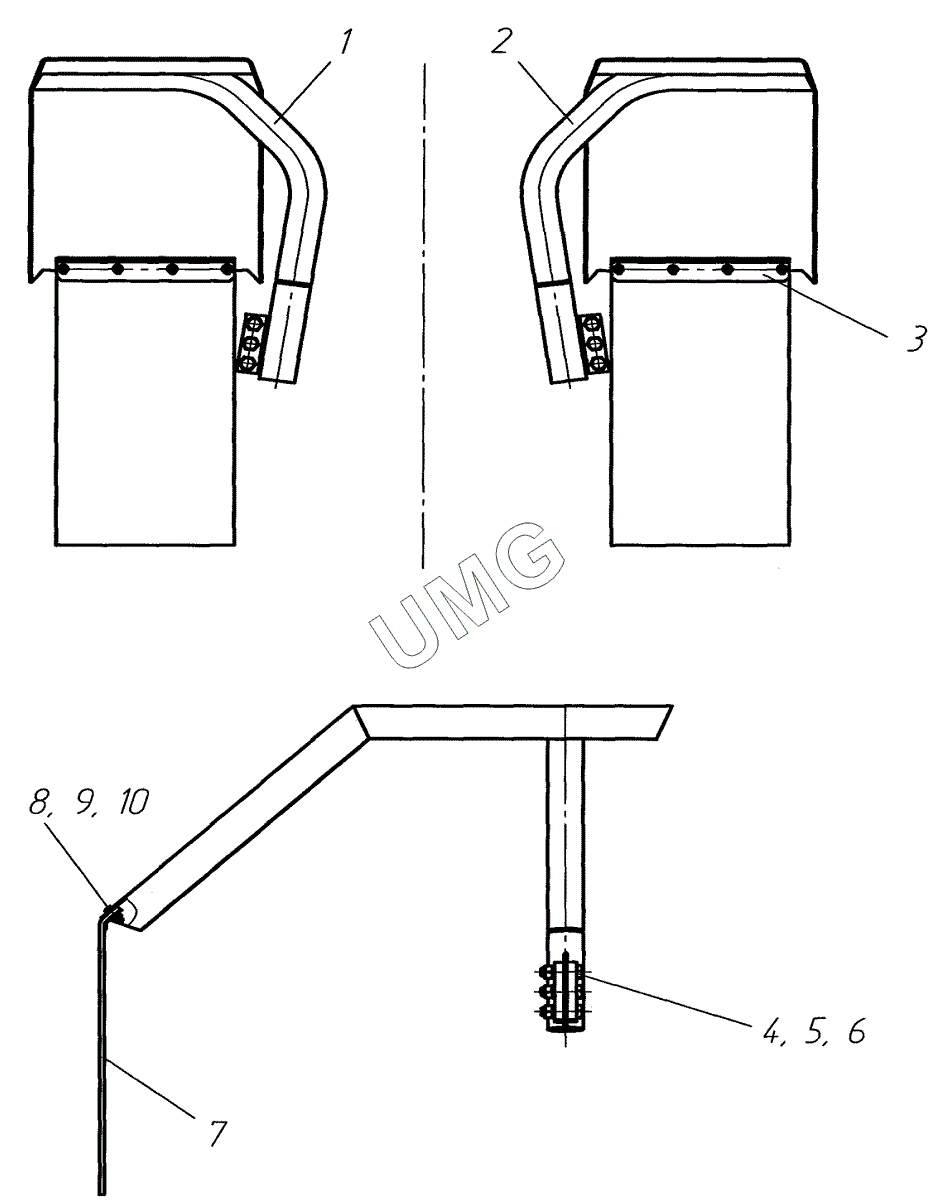

ГС-14.02. Установка передних крыльев
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 260.47.01.00.000 | Крыло | |
| 2 | 260.47.01.00.000-01 | Крыло | |
| 3 | 260.47.00.00.001 | Планка | |
| 4 | Болт М16x60 | Болт М16x60 | |
| 5 | Гайка М16 | Гайка М16 | |
| 6 | Шайба 16.65Г | Шайба 16.65Г | |
| 7 | 200.10.00.00.002 | Брызговик | |
| 8 | Болт М8x30 | Болт М8x30 | |
| 9 | Гайка М8-7Н.5 | Гайка М8-7Н.5 | |
| 10 | Шайба 8.65Г | Шайба 8.65Г |
