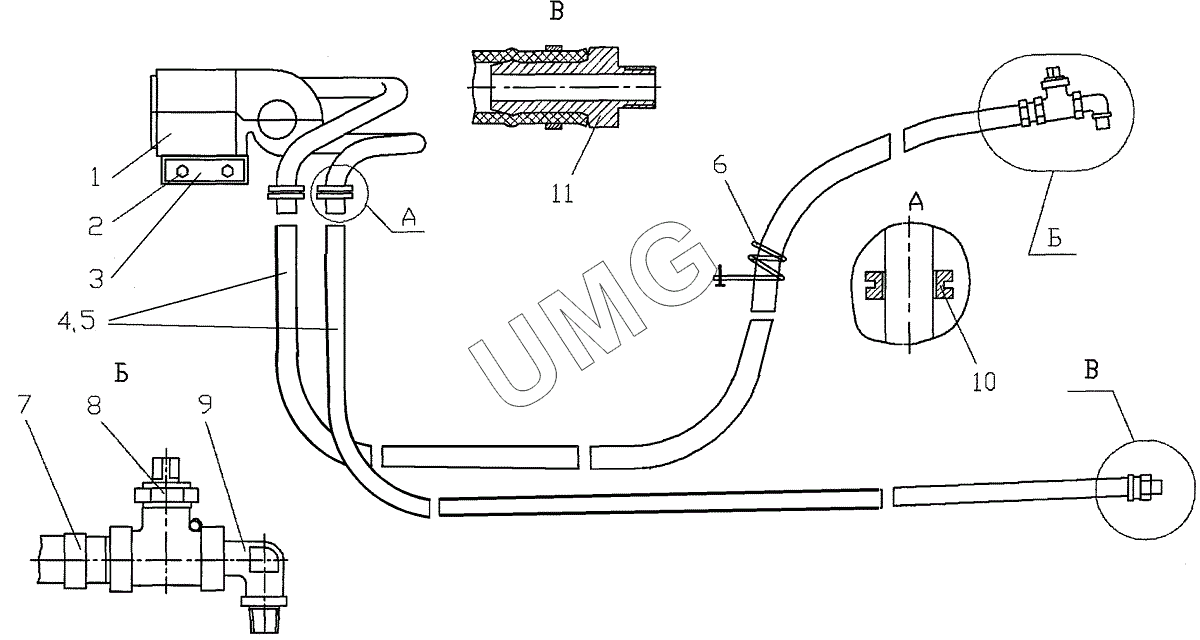

ГС-14.02. Система отопления кабины
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | «Zenith 8000» | Отопитель | |
| 2 | Болт М6х20 | Болт М6х20 | |
| 3 | 274.41.02.00.000 | Корыто | |
| 4 | 250.41.00.00.007 | Рукав | |
| 5 | 16-27 «NORMA» | Хомут червячный | |
| 6 | 250.41.00.00.004 | Зацеп | |
| 7 | 250.41.00.00.006 | Ниппель | |
| 8 | Ду20 | Кран конусный | |
| 9 | 250.41.00.00.001 | Угольник | |
| 10 | 0.860.9909-02 | Втулка | |
| 11 | 250.41.00.00.005 | Ниппель |
