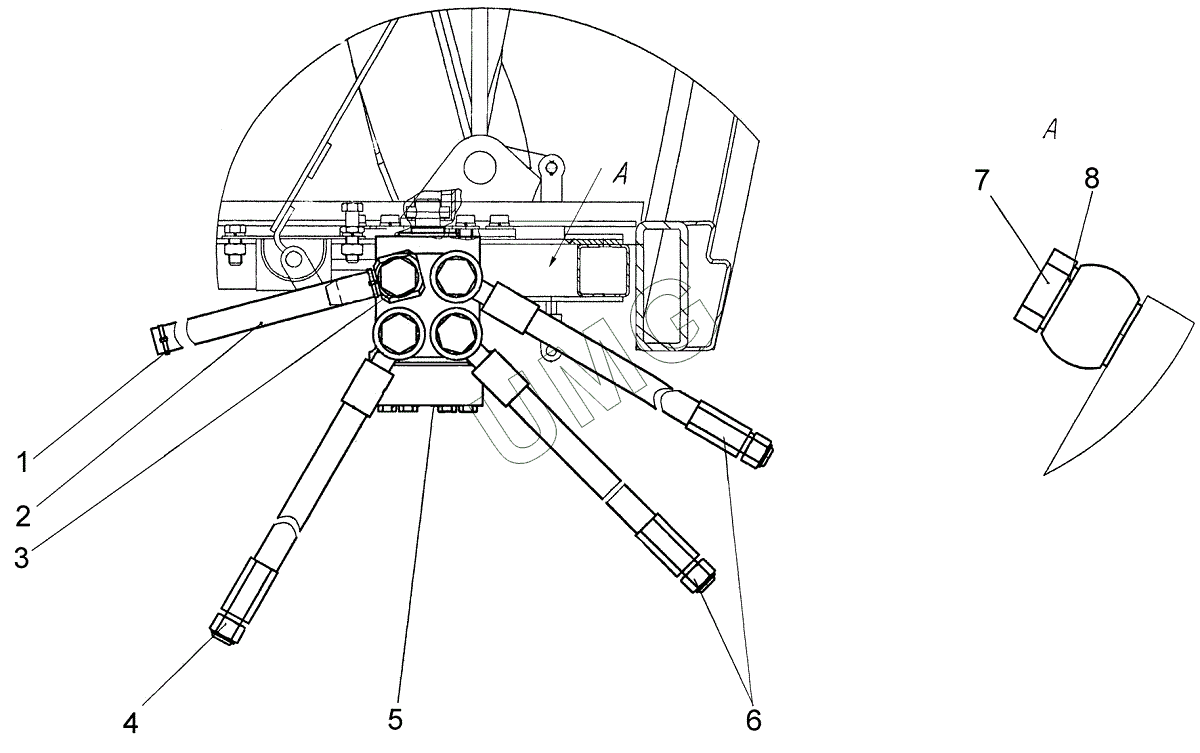

ГС-14.02. Насос-дозатор
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | «NORMA» 16-27 | Хомут червячный | |
| 2 | 721.04.05.00.003 | Рукав | |
| 3 | 721.04.05.00.005 | Штуцер поворотный | |
| 4 | Рукав в сборе | Рукав в сборе | |
| 5 | Д160-14.20-02 | Насос-дозатор | |
| 6 | Рукав в сборе | Рукав в сборе | |
| 7 | 721.04.05.00.001 | Болт полый | |
| 8 | G1/2М3 | Прокладка G1/2М3 |
