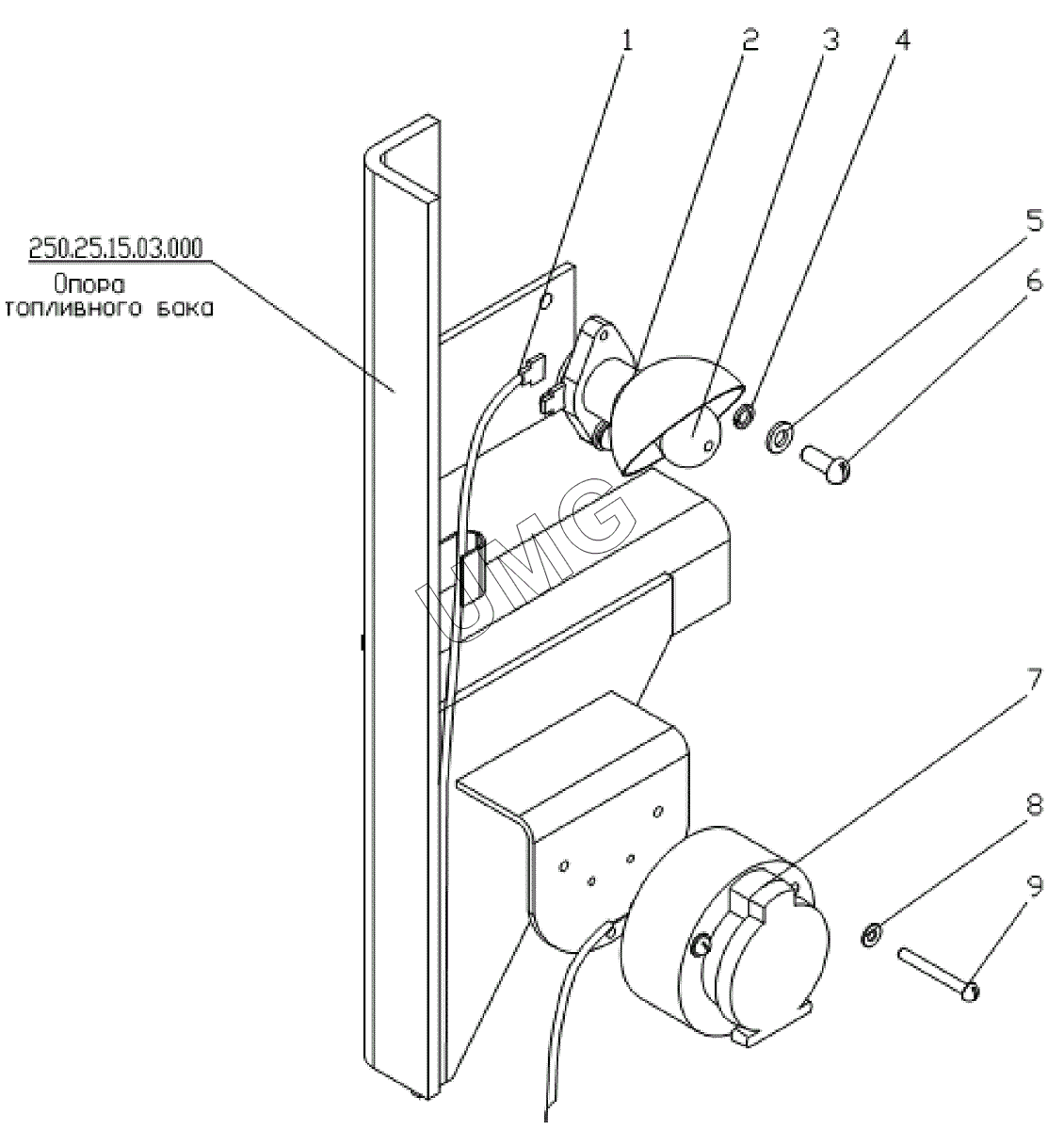

ГС-14.02. Установка лампы подкапотной и розетки
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.69.06.00.000 | Жгут 3 | |
| 2 | ПД 308А "О" | Лампа подкапотная | |
| 3 | А24-5-1 | Лампа А24-5-1 | |
| 4 | Шайба 6 65Г | Шайба 6 65Г | |
| 5 | Шайба С6 х1,4 | Шайба С6 х1,4 | |
| 6 | Винт В.М 6х10 | Винт В.М 6х10 | |
| 7 | ПС 400 | Розетка | |
| 8 | Шайба С4 | Шайба С4 | |
| 9 | Винт В.М 4х35 | Винт |
