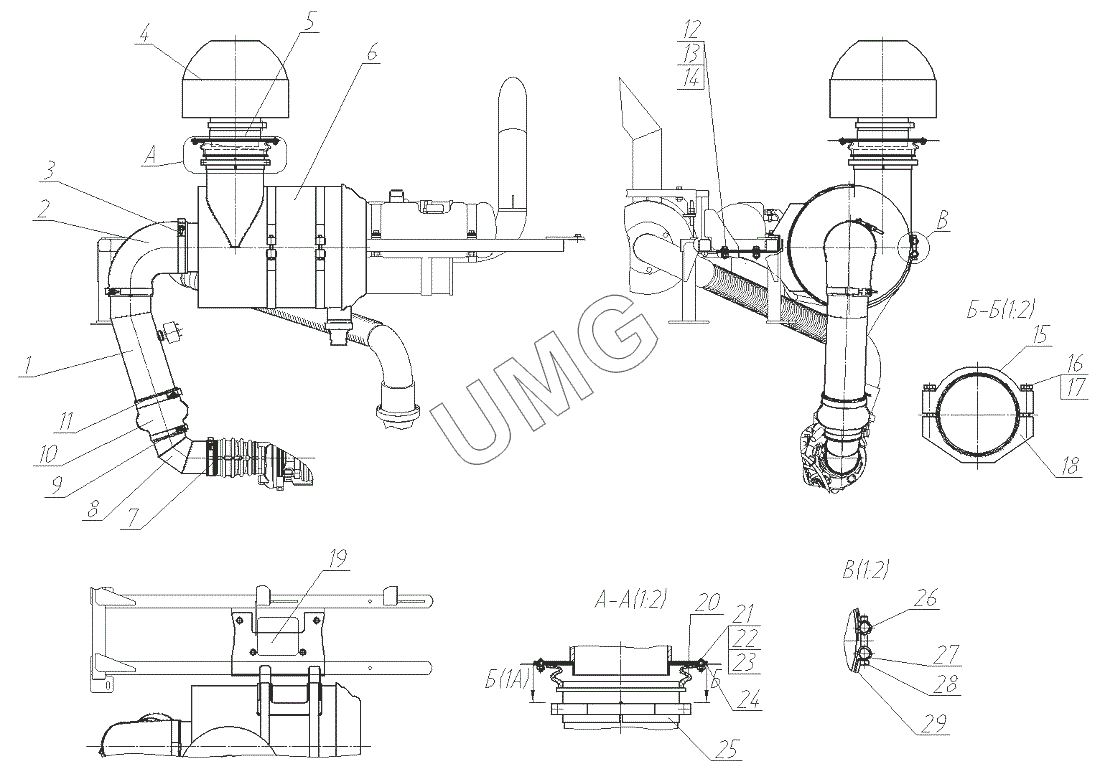

TG-250. Установка воздухоочистителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 771.02.04.01.000 | Патрубок | |
| 2 | 3316589 S | Патрубок | |
| 3 | Robust 162-174 | Хомут силовой одноболтовый | |
| 4 | АР8410 | Моноциклон АР8410 | |
| 5 | 760.22.04.00.500 | Переходник | |
| 6 | ФВ 725.1109510 | Фильтр воздушный | |
| 7 | Robust 104-112 | Хомут силовой одноболтовый | |
| 8 | 771.02.04.02.000 | 771.02.04.02.000 | |
| 9 | Robust 113-121 | Хомут силовой одноболтовый | |
| 10 | 3316618 S | Рукав переходной | |
| 11 | Robust 131-139 | Хомут силовой одноболтовый | |
| 12 | Болт М10-6gх30.58.016 | Болт М10-6gх30.58.016 | |
| 13 | Гайка М10-6Н.5.06 | Гайка М10-6Н.5.06 | |
| 14 | Шайба С.10.02.Ст3cп.016 | Шайба | |
| 15 | 760.22.04.00.007 | Хомут | |
| 16 | Болт М10-6gх65.58.016 | Болт | |
| 17 | Шайба 10 65Г 016 | Шайба | |
| 18 | 760.22.04.00.006 | Хомут | |
| 19 | 771.02.04.00.100 | Кронштейн | |
| 20 | 760.22.04.00.004 | Патрубок | |
| 21 | Винт В.М6-6gх16.58.016 | Винт | |
| 22 | Гайка М6-6Н.6.016 | Гайка | |
| 23 | Шайба 6 65Г 016 | Шайба | |
| 24 | 760.22.04.00.008 | Прокладка | |
| 25 | 760.22.04.00.005 | Переходник | |
| 26 | 257.02.04.00.010 | Бонка | |
| 27 | 257.02.04.00.009 | Бонка | |
| 28 | Болт М10-6gх60.58.016 | Болт | |
| 29 | 760.22.04.00.001 | Стяжка |
