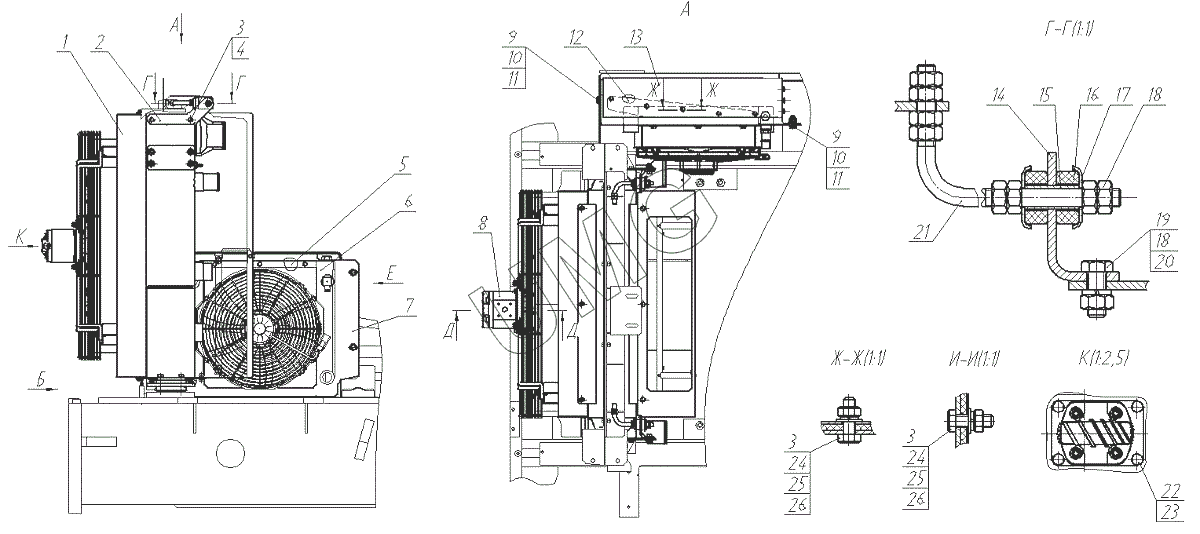

TG-250. Установка блока радиаторов
1
2
3
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АТГ250ЯК.1301.0000 | Радиатор Б | |
| 2 | 771.02.02.01.002 | Платик | |
| 3 | Болт М8-6gх20.58.016 | Болт М8-6gх20.58.016 | |
| 4 | Шайба 8 65Г 016 | Шайба | |
| 5 | 771.02.02.01.010 | Пластина | |
| 6 | HPV18 | Теплообменник HPV18 | |
| 7 | 771.02.02.01.005 | Кронштейн | |
| 8 | AZMN-22-025UCB20PX-S0077 | Мотор шестеренный | |
| 9 | Болт М10-6gх20.58.016 | Болт | |
| 10 | Гайка М10-6Н.8.016 | Гайка | |
| 11 | Шайба С.10.02.Ст3cп.016 | Шайба | |
| 12 | 771.02.02.01.007 | Прижим | |
| 13 | 771.02.02.01.008 | Уплотнение | |
| 14 | 771.02.02.01.003 | Уголок | |
| 15 | 225.02.00.00.002-02 | Втулка | |
| 16 | 225.02.00.00.001 | Прокладка | |
| 17 | 225.02.00.00.003 | Чашка | |
| 18 | Гайка М12-6Н.5 | Гайка | |
| 19 | Болт М12-6gх25.58.016 | Болт М12-6gх25.58.016 | |
| 20 | Шайба 12 65Г 016 | Шайба | |
| 21 | 771.02.02.01.004 | Стяжка | |
| 22 | Болт М10-6gх30.58.016 | Болт М10-6gх30.58.016 | |
| 23 | Шайба 10 65Г 016 | Шайба | |
| 24 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 25 | Шайба 8 65Г 016 | Шайба | |
| 26 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 27 | Болт М16-6gх30.58.016 | Болт | |
| 28 | 771.02.02.01.001 | Основание | |
| 29 | 225.02.00.00.002-01 | Втулка | |
| 30 | 225.02.04.00.003 | Накладка | |
| 31 | 225.02.04.00.004 | Подушка | |
| 32 | Болт М12-6gх65.58.016 | Болт | |
| 33 | 690/8/40/2Z/LD FR8397001690 | Вентилятор без мотора | |
| 34 | 771.02.02.01.006 | Прижим |
