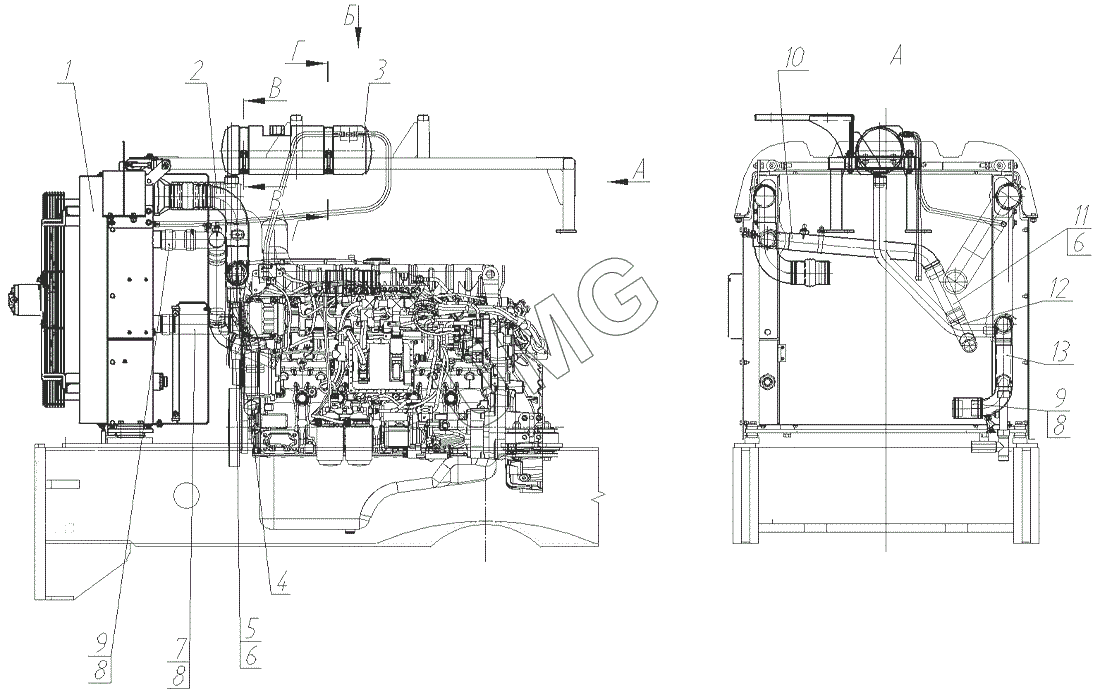

TG-250. Система охлаждения
1
2
3
4
5
6
6
7
8
8
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 771.02.02.02.000-00 | Установка блока радиаторов | |
| 2 | 771.02.02.00.200-01 | Патрубок | |
| 3 | ТА.087.016.100.000 | Бачок расширительный | |
| 4 | 130-1015370 | Кран сливной в сборе | |
| 5 | 771.02.02.00.010 | Рукав силиконовый | |
| 6 | Robust 60-63 | Хомут силовой одноболтовый | |
| 7 | Рукав 58х68, L 300 | Рукав | |
| 8 | Robust 64-67 | Хомут силовой одноболтовый | |
| 9 | Рукав 58х68, L 130 | Рукав | |
| 10 | 771.02.02.00.400-00 | Патрубок | |
| 11 | 771.02.02.00.014 | Рукав силиконовый | |
| 12 | 771.02.02.00.500 | Патрубок | |
| 13 | 771.02.02.00.300-01 | Патрубок | |
| 14 | 4330738 | Патрубок 4330738 (d=90, L=190) | |
| 15 | Robust 98-103 | Хомут силовой одноболтовый | |
| 16 | 771.02.02.00.100-01 | Патрубок | |
| 17 | 3071051 | Шланг силиконовый 3071051 | |
| 18 | Robust 80-85 | Хомут силовой одноболтовый | |
| 19 | 771.02.02.00.003 | Патрубок | |
| 20 | 257.02.03.00.007 | Прокладка | |
| 21 | 730.02.02.00.202 | Пластина | |
| 22 | 771.02.02.00.001 | Скоба | |
| 23 | 771.02.02.00.002 | Скоба | |
| 24 | Рукав 32х43, L 700 | Рукав | |
| 25 | Robust 40-43 | Хомут силовой одноболтовый | |
| 26 | Болт М10-6gх75.58.016 | Болт | |
| 27 | Гайка М10-6Н.6.016 | Гайка | |
| 28 | Шайба 10 65Г 016 | Шайба | |
| 29 | Шайба С.10.02.Ст3cп.016 | Шайба | |
| 30 | 731.02.02.00.004 | Кронштейн | |
| 31 | Болт М8-6gх30.58.016 | Болт М8-6gх30.58.016 | |
| 32 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 33 | Шайба 8 65Г 016 | Шайба | |
| 34 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 35 | 760.22.02.00.001 | Хомут | |
| 36 | Болт М6-6gх20.58.016 | Болт М6-6gх20.58.016 | |
| 37 | 724.02.02.00.020-01 | Дроссель | |
| 38 | NORMA 12-22 | Хомут червячный | |
| 39 | 760.22.02.00.600 | Тройник | |
| 40 | 724.02.02.00.020-03 | Дроссель | |
| 41 | 771.02.02.00.004 | Рукав силиконовый | |
| 42 | 771.02.02.00.006 | Рукав 10х17,5 |
