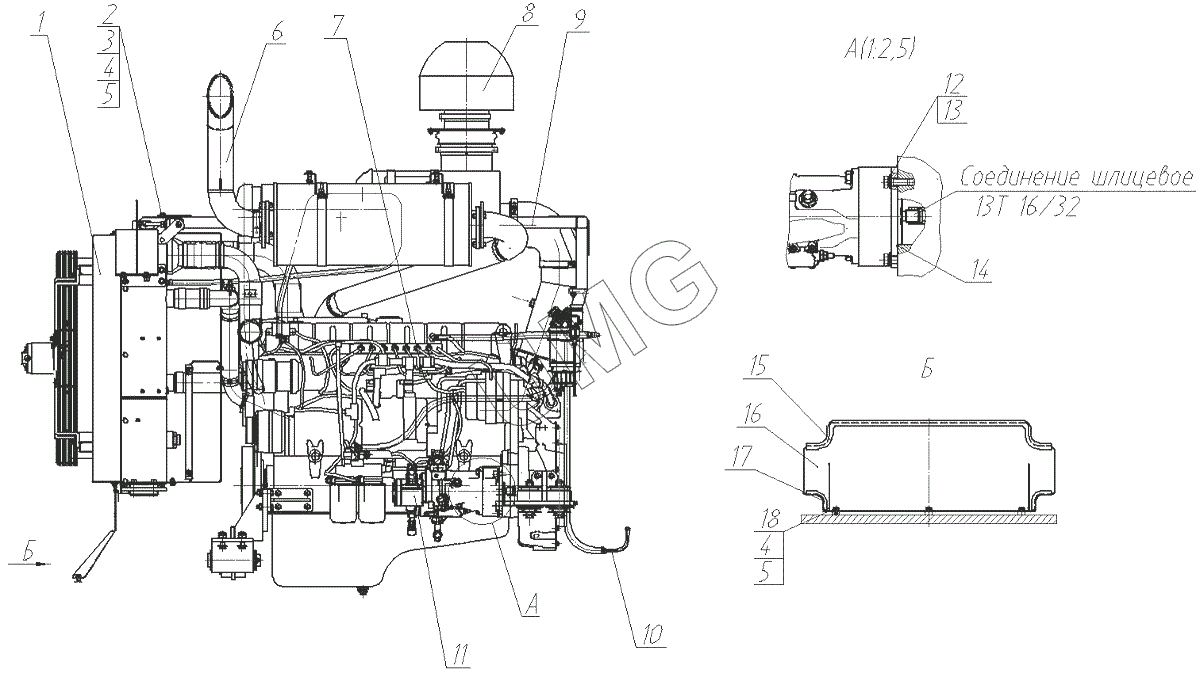

TG-250. Установка силовая
1
2
3
4
4
5
5
6
7
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 771.02.02.00.000-01 | Система охлаждения | |
| 2 | Болт М10-6gх30.58.016 | Болт М10-6gх30.58.016 | |
| 3 | Гайка М10-6Н.6.016 | Гайка | |
| 4 | Шайба 10 65Г 016 | Шайба | |
| 5 | Шайба С.10.02.Ст3cп.016 | Шайба | |
| 6 | 771.02.03.00.000-00 | Установка глушителя | |
| 7 | 771.02.01.00.000-00 | Установка двигателя | |
| 8 | 771.02.04.00.000-00 | Установка воздухоочистителя | |
| 9 | 771.02.06.00.000 | Рамка | |
| 10 | 771.02.05.00.000 | Система питания | |
| 11 | A10VNO45ED72/52R-VSC12G70P-S4239 | Насос аксиально-поршневой | |
| 12 | Шайба 14 65Г 016 | Шайба | |
| 13 | Шайба С.14.02.Ст3сп.016 | Шайба | |
| 14 | 098-102-25-2-2 | Кольцо 098-102-25-2-2 | |
| 15 | 731.02.00.00.001 | Уплотнитель | |
| 16 | 172.28.00.01.000 | Заслонка | |
| 17 | 731.02.00.00.002 | Уплотнитель | |
| 18 | Болт М10-6gх16.58.016 | Болт |
