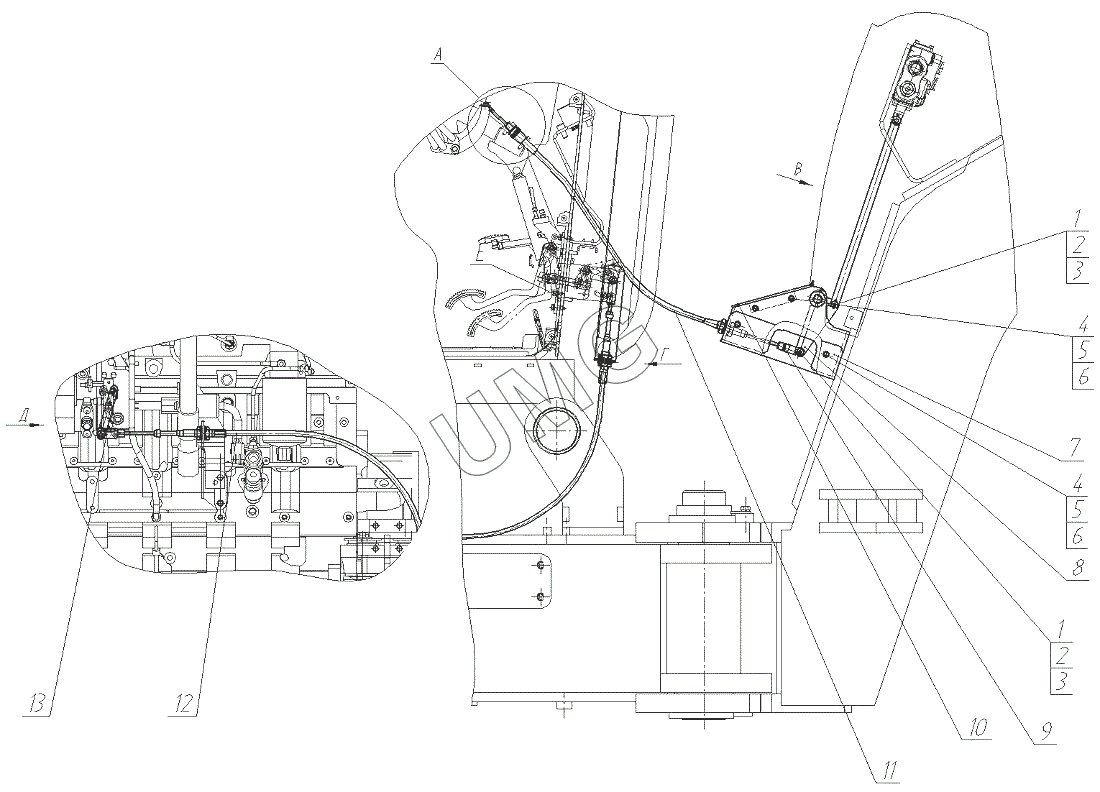

TG-250. Тяги управления
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.08.00.00.005 | Палец | |
| 2 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 3 | Шплинт 2,5х16.06 | Шплинт 2,5х16.06 | |
| 4 | Болт М6-6gх16.58.016 | Болт | |
| 5 | Шайба 6 65Г 016 | Шайба | |
| 6 | Шайба С.6.02.Ст3сп.016 | Шайба | |
| 7 | 770.08.00.00.002 | Крышка | |
| 8 | 770.08.00.00.100 | Рычаг | |
| 9 | 257.08.00.00.400-00 | Вилка | |
| 10 | 770.08.00.00.200 | Крышка | |
| 11 | 4-50-950 | Трос | |
| 12 | 100.М4222.03500 | Трос дистанционного управления | |
| 13 | 257.08.00.00.400-02 | Вилка | |
| 14 | Шплинт 2х14.06 | Шплинт | |
| 15 | 760.08.00.00.009 | Палец | |
| 16 | Шайба С.10.02.Ст3сп.016 | Шайба | |
| 17 | 770.08.00.01.000-01 | Тяга | |
| 18 | 730.08.00.00.003-01 | Ось | |
| 19 | Шайба С.20.02.Ст3сп.016 | Шайба | |
| 20 | Шплинт 5х36.06 | Шплинт | |
| 21 | 760.08.00.00.007 | Кольцо | |
| 22 | 760.08.00.00.004 | Палец | |
| 23 | 237.08.00.00.011 | Палец | |
| 24 | Болт М8-6gх20.58.016 | Болт М8-6gх20.58.016 | |
| 25 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 26 | Шайба 8 65Г 016 | Шайба | |
| 27 | 724.08.00.00.003-02 | Держатель |
