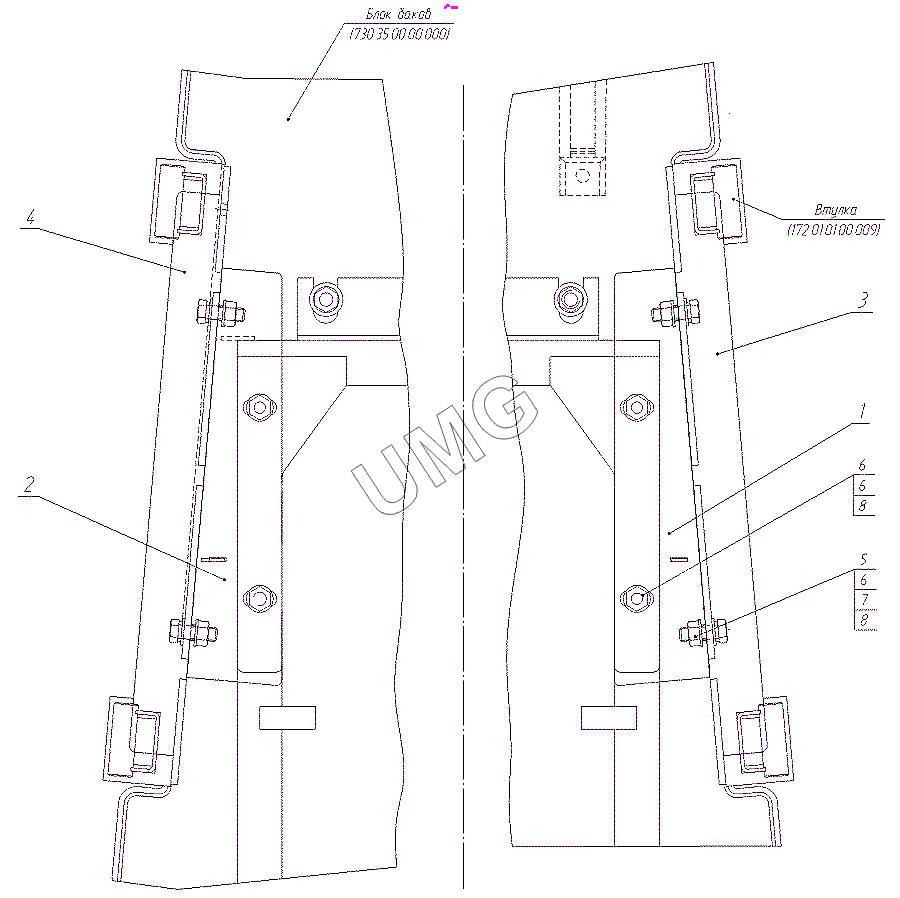

TG-250. Установка кронштейнов панелей боковых
1
2
3
4
5
6
6
6
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 730.36.01.00.000 | Кронштейн | |
| 2 | 730.36.01.00.000-01 | Кронштейн каркаса | |
| 3 | 730.36.02.00.000 | Кронштейн двери | |
| 4 | 730.36.01.00.000 | Кронштейн | |
| 5 | Болт М12х35 | Болт М12х35 | |
| 6 | Гайка М12 | Гайка М12 | |
| 7 | Шайба 12 | Шайба 12 | |
| 8 | Шайба 12 | Шайба 12 |
