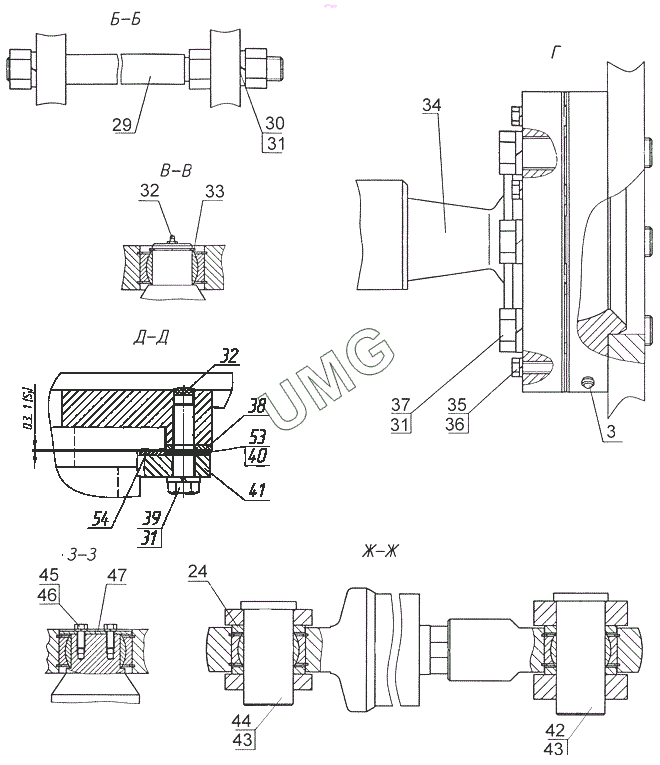

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М16-6gх40.58.016 | Болт М16-6gх40.58.016 | |
| 2 | Шайба 16 65Г 016 | Шайба | |
| 3 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 4 | 255.05.02.01.002 | Крышка | |
| 5 | 776.07.03.00.000 | Кронштейн | |
| 6 | 255.05.02.01.300-01 | Вилка | |
| 7 | 255.05.02.01.200 | Втулка | |
| 8 | 257.07.02.00.000-02 | Гидроцилиндр | |
| 9 | 257.07.07.00.000-00 | Гидроцилиндр фиксации | |
| 10 | Болт | Болт | |
| 11 | Шайба | Шайба | |
| 12 | 776.07.02.00.000-00 | Гидроцилиндр | |
| 13 | 776.07.10.00.000 | Круг поворотный | |
| 14 | 776.07.01.00.000 | Рама тяговая | |
| 15 | 776.07.00.00.005 | Палец | |
| 16 | Шплинт 8х45.016 | Шплинт | |
| 17 | 257.07.00.00.003 | Опора | |
| 18 | 257.07.00.00.005 | Прокладка | |
| 19 | 257.07.00.00.005-01 | Прокладка | |
| 20 | 257.07.00.00.004 | Опора | |
| 21 | 156.01.00.00.007 | Шайба | |
| 22 | 776.07.00.00.006 | Ось | |
| 23 | Шплинт 10х100.06 | Шплинт | |
| 24 | 255.01.00.00.002 | Втулка | |
| 25 | 257.07.00.00.007 | Гайка | |
| 26 | 257.07.00.00.008 | Шайба | |
| 27 | Шплинт 8х80.016 | Шплинт | |
| 28 | 776.07.17.00.000 | Кронштейн | |
| 29 | 776.07.00.00.003 | Стяжка | |
| 30 | Гайка М24х2-6H.6.016 Г | Гайка | |
| 31 | Шайба 24 65Г 016 | Шайба | |
| 32 | 171.00.00.00.009 | Заглушка | |
| 33 | Кольцо В40. Хим.Окс | Кольцо | |
| 34 | 776.07.00.00.004 | Шкворень | |
| 35 | Болт М10-6gх40.58.016 | Болт М10-6gх40.58.016 | |
| 36 | Шайба 10 65Г 016 | Шайба | |
| 37 | Болт М24х2-8gх100.46.06 | Болт М24х2-8gх100.46.06 | |
| 38 | 776.07.00.00.007 | Прокладка | |
| 39 | 237.17.00.00.007 | Болт | |
| 40 | 776.07.00.00.002 | Прокладка | |
| 41 | 776.07.00.00.015 | Сектор | |
| 42 | 257.07.00.00.010-01 | Палец | |
| 43 | Кольцо В50.Хим.Окс | Кольцо | |
| 44 | 257.07.00.00.010 | Палец | |
| 45 | Болт М8х20.58.016 | Болт | |
| 46 | Шайба 8 65Г 016 | Шайба | |
| 47 | 237.17.00.00.008 | Шайба | |
| 48 | 776.07.016.00.000 | Кронштейн | |
| 49 | ГЦ02-80х50х280 T AS | Гидроцилиндр | |
| 50 | ГЦ02-125х63х1200 T AS | Гидроцилиндр | |
| 51 | 776.07.14.00.000 | Отвал | |
| 52 | ГЦ02-100х63х1600А T AS | Гидроцилиндр | |
| 53 | 776.07.00.00.002-01 | Прокладка | |
| 54 | 776.07.00.00.012 | Накладка |
