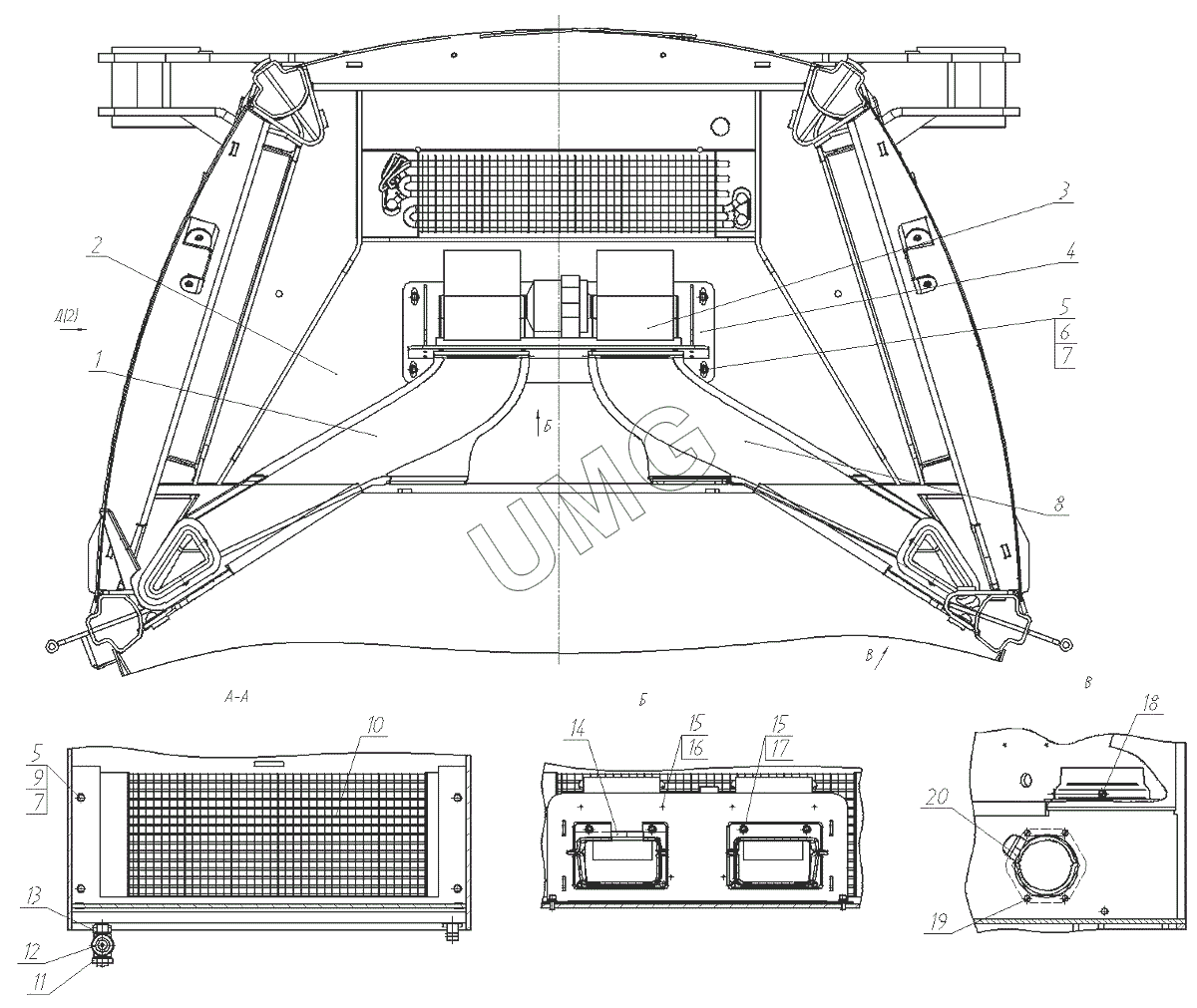

TG-250. Установка воздушных каналов и теплообменника
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BRY.0095.00 | Канал воздушный нижний правый в сборе | |
| 2 | 171.01.03.02.000 | Установка теплоизоляции | |
| 3 | SPAL 24V 006 B39-22 | Вентилятор | |
| 4 | 171.01.03.01.000 | Кронштейн | |
| 5 | Болт М6-6gх20.58.016 | Болт М6-6gх20.58.016 | |
| 6 | Шайба 6 65Г 016 | Шайба | |
| 7 | Шайба С.6.02.Ст3сп.016 | Шайба | |
| 8 | BRY.0094.00 | Канал воздушный нижний левый в сборе | |
| 9 | Гайка М6-6Н.6.016 | Гайка | |
| 10 | SE-1.04.06.010 | Теплообменник | |
| 11 | TPB SE-1.02.06.046 | Пластина | |
| 12 | TPB SE-1.02.03.050 | Вентиль терморегулирующий | |
| 13 | TPB SE-1.02.06.045 | Пластина | |
| 14 | 171.01.03.00.001 | Прокладка | |
| 15 | Шайба С.4.02.Ст3сп.016 | Шайба | |
| 16 | Винт М4х8.88.016 | Винт | |
| 17 | Винт М4х10.88.016 | Винт | |
| 18 | Саморез с пресс-шайбой 4,2х16 оцинкованный острый | Саморез с пресс-шайбой | |
| 19 | Винт В.М4-6gх25.58.016 | Винт | |
| 20 | 171.01.03.00.002 | Прокладка | |
| 21 | SE-1.06.05.203 | Хладонопровод испаритель-разъем | |
| 22 | SE-1.06.05.204 | Хладонопровод разъем-испаритель | |
| 23 | SE-1.04.05.024, 7/8” | Переходник | |
| 24 | SE-1.04.05.026, 7/8” | Гайка | |
| 25 | SE-1.04.05.025, 5/8” | Гайка | |
| 26 | SE-1.04.05.023, 5/8” | Переходник |
