TG-250. Установка дверей
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17

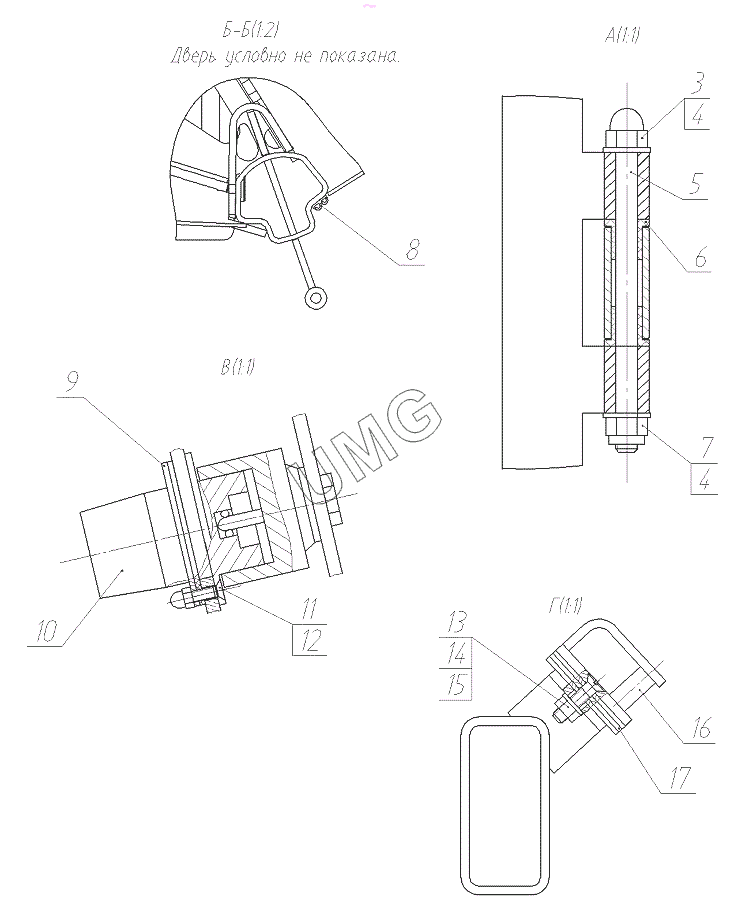

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.01.60.01.000-00 | Дверь | |
| 2 | 171.01.60.01.000-01 | Дверь | |
| 3 | Гайка М10-6Н.5.016 | Гайка М10-6Н.5.016 | |
| 4 | Шайба С.10.02.Ст3сп.016 | Шайба | |
| 5 | 171.01.10.00.002 | Прокладка | |
| 6 | BRY.0137.00 | Втулка | |
| 7 | Гайка М10.88.016 | Гайка | |
| 8 | Уплотнитель самоклеящийся KIM TEC D-профиль 9х7,5 мм | Уплотнитель самоклеящийся | |
| 9 | 172.00.00.00.005 | Шайба | |
| 10 | ОА27801-70 | Замок удержания панели | |
| 11 | Винт В.М5-6gх25.58.016 | Винт | |
| 12 | Гайка М5-6Н.5.016 | Гайка | |
| 13 | Винт В.М6-6gх25.58.016 | Винт | |
| 14 | Гайка М6-6Н.6.016 | Гайка | |
| 15 | Шайба С.6.02.Ст3сп.016 | Шайба | |
| 16 | 171.01.10.02.000 | Кронштейн | |
| 17 | 171.01.10.00.001 | Ось |
