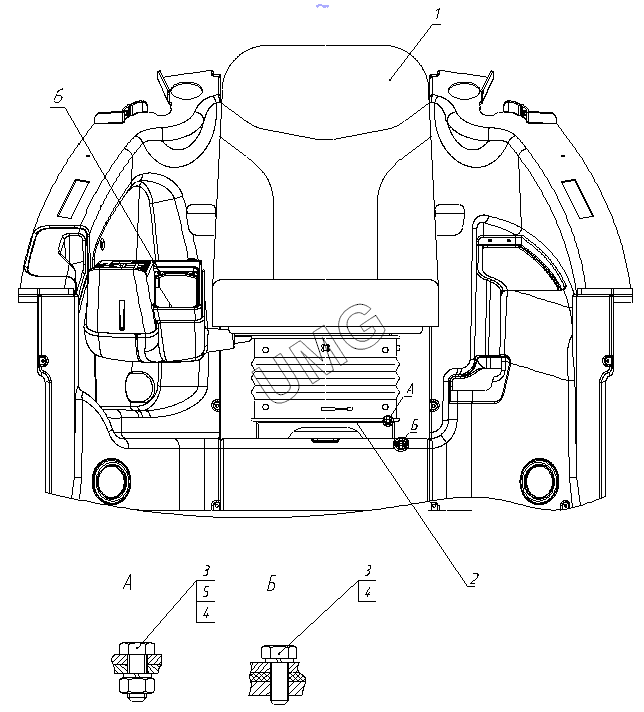

TG-250. Установка консоли управления с сиденьем
51.02.10.00.027
51.02.19.00.003
51.02.22.00.001
9.11.11.00.070
9.11.11.00.071
9.11.11.00.072
1
2
3
3
4
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51.02.10.00.027 | 51.02.10.00.027 | Винт | |
| 51.02.19.00.003 | 51.02.19.00.003 | Винт | |
| 51.02.22.00.001 | 51.02.22.00.001 | Винт | |
| 9.11.11.00.070 | 9.11.11.00.070 | Облицовка консоли нижняя | |
| 9.11.11.00.071 | 9.11.11.00.071 | Облицовка консоли верхняя | |
| 9.11.11.00.072 | 9.11.11.00.072 | Облицовка консоли нижняя | |
| 1 | 171.01.64.02.000 | Консоль | |
| 2 | 171.01.14.00.002 | Кронштейн | |
| 3 | Болт М8-6gх20.58.016 | Болт М8-6gх20.58.016 | |
| 4 | Шайба 8. 65Г 016 | Шайба | |
| 5 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 6 | 9.11.05.00.049 | Сиденье оператора |
