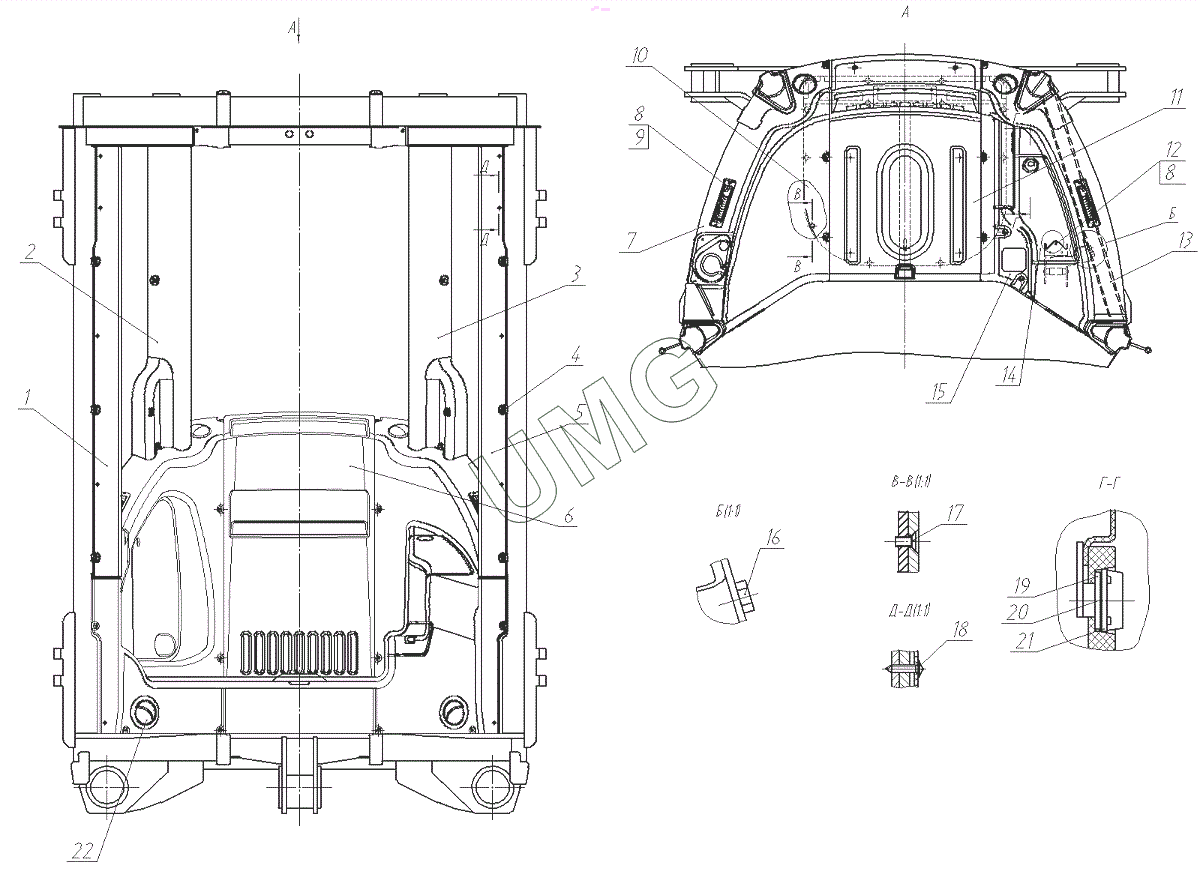

TG-250. Установка интерьера кабины
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BRY.0003.00 | Облицовка стойки правая BRY.0003.00 | |
| 2 | BRY.0005.00 | Облицовка стойки задней правая BRY.0005.00 | |
| 3 | BRY.0004.00 | Облицовка стойки задней левая BRY.0004.00 | |
| 4 | Винт М6х16.46.016 | Винт | |
| 5 | BRY.0002.00 | Облицовка стойки левая BRY.0002.00 | |
| 6 | BRY.0091.00 | Панель задняя облицовки кабины в сборе BRY.0091.00 | |
| 7 | BRY.0089.00 | Панель боковая облицовки кабины правая в сборе BRY.0089.00 | |
| 8 | ВинтВ.М4-6gх16.58.016 | Винт В.М4-6gх16.58.016 | |
| 9 | ОА01018 | Дефростер прямоугольный ОА01018 | |
| 10 | 171.00.01.00.000 | Петля | |
| 11 | BRY.0032.00 | Панель нижняя облицовки кабины BRY.0032.00 | |
| 12 | 171.01.16.01.000 | Крышка | |
| 13 | BRY.0088.00 | Панель боковая облицовки кабины левая в сборе BRY.0088.00 | |
| 14 | BRY.0103.00 | Крышка ящика холодильника в сборе BRY.0103.00 | |
| 15 | BRY.0028.00 | Лючок ручного тормоза BRY.0028.00 | |
| 16 | Болт М10-6gх25.58.016 | Болт М10-6gх25.58.016 | |
| 17 | Винт В.М6-6gх12.58.016 | Винт | |
| 18 | Саморез с пресс-шайбой 4,2х19 оцинкованный острый | Саморез с пресс-шайбой | |
| 19 | Шайба С.18.02.Ст3сп.016 | Шайба | |
| 20 | 171.01.16.01.004 | Шайба | |
| 21 | Шайба С.20.02.Ст3сп.016 | Шайба | |
| 22 | 68 ОА01019 | Дефростер |
