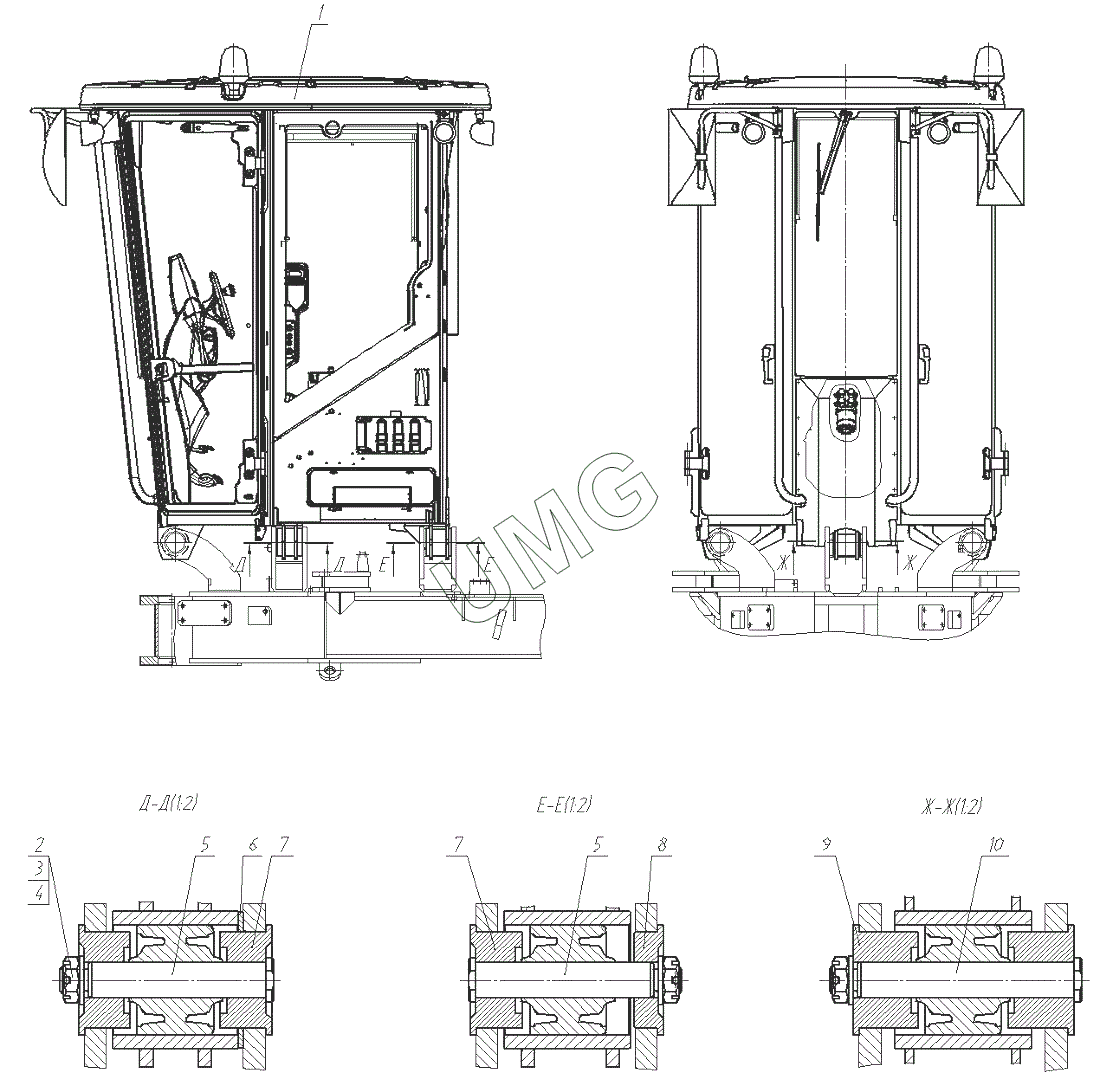

TG-250. Установка кабины
1
2
3
4
5
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171.00.00.00.000-18 | Кабина | |
| 2 | Гайка М24-7Н.5.016 | Гайка | |
| 3 | Шайба С.24.02.Ст3сп.016 | Шайба | |
| 4 | Шплинт 5х45.016 | Шплинт | |
| 5 | 171.00.00.00.009 | Заглушка | |
| 6 | 730.04.00.00.011 | Кольцо | |
| 7 | 171.00.00.00.008 | Заглушка | |
| 8 | 171.00.00.00.010 | Втулка | |
| 9 | 171.00.00.00.007 | Втулка | |
| 10 | 171.00.00.00.005 | Ось |
