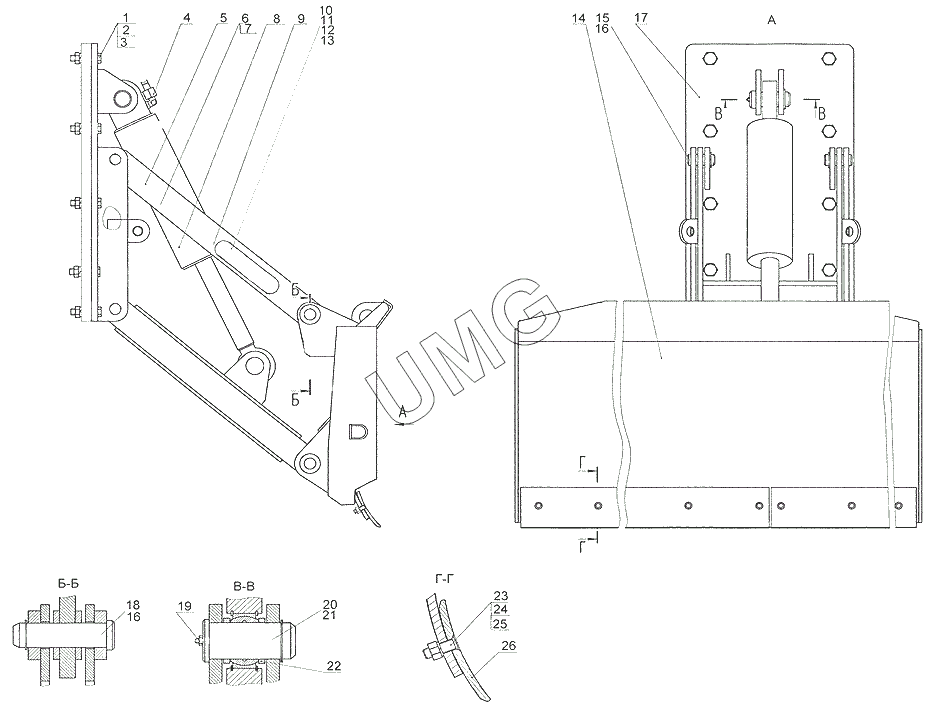

TG-250. Отвал передний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М36х130 | Болт | |
| 2 | Гайка М36 | Гайка | |
| 3 | Шайба 36 65Г | Шайба | |
| 4 | 751.21.06.00.000-30 | Гидросистема отвала переднего | |
| 5 | 255.51.04.00.000 | Тяга | |
| 6 | 751.21.00.00.003 | Ось | |
| 7 | Кольцо В45 | Кольцо | |
| 8 | 402.09.05.00.000 T AS | Гидроцилиндр | |
| 9 | 776.21.02.00.000 | Рамка | |
| 10 | 255.51.00.00.005 | Планка | |
| 11 | Болт М24х80 | Болт М24х80 | |
| 12 | Гайка М24 | Гайка М24 | |
| 13 | Шайба 24 65Г | Шайба 24 65Г | |
| 14 | 776.21.03.00.000 | Отвал | |
| 15 | 751.21.00.00.001 | Ось | |
| 16 | Кольцо В45 | Кольцо | |
| 17 | 776.21.01.00.000 | Опора | |
| 18 | 751.21.00.00.001-01 | Ось | |
| 19 | Масленка 1.3 | Масленка 1.3 | |
| 20 | 751.21.00.00.002 | Ось | |
| 21 | Кольцо В60 | Кольцо В60 | |
| 22 | 255.21.00.00.003 | Кольцо | |
| 23 | 225.07.04.00.001-01 | Болт | |
| 24 | Гайка М16 | Гайка М16 | |
| 25 | Шайба 16 65Г | Шайба 16 65Г | |
| 26 | 776.21.00.00.002 | Нож |
