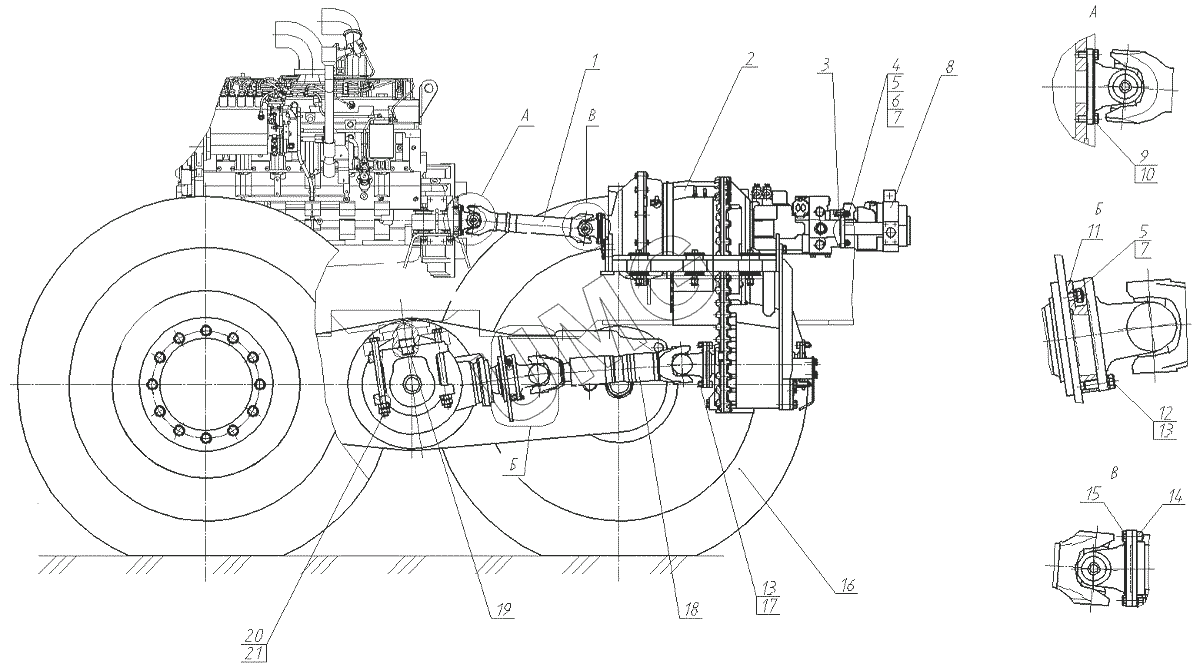

TG-250. Трансмиссия
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0 113 100 0287 | Вал карданный | |
| 2 | 760.03.01.00.00.000-06 | Установка коробки передач | |
| 3 | Кольцо 105-110-30-2-2 | Кольцо | |
| 4 | 770.03.00.00.002 | Шпилька | |
| 5 | Гайка М12-6Н.6.016 | Гайка | |
| 6 | Шайба С.12.02.Ст3сп.016 | Шайба | |
| 7 | Шайба 12 65Г 016 | Шайба | |
| 8 | PV065A03RD1AON | Гидронасос | |
| 9 | Болт М10-6gх25.109.40Х016 | Болт | |
| 10 | Шайба 10 65Г 016 | Шайба | |
| 11 | 257.03.00.00.020 | Переходник | |
| 12 | 257.03.00.00.013 | Болт | |
| 13 | Шайба 14 65Г 016 | Шайба | |
| 14 | 225.17.00.00.008-01 | Гайка | |
| 15 | 724.03.00.00.005-80 | Болт | |
| 16 | 257.03.06.00.000-02 | Тележка задняя | |
| 17 | 257.03.00.00.017 | Гайка | |
| 18 | 0 120 110 0524 | Вал карданный | |
| 19 | 257.03.00.00.019 | Штифт | |
| 20 | Болт М24х2-6gх300.109.40Х.016 | Болт | |
| 21 | Гайка М24х2-6Н.6.016 | Гайка |
