TG-250. Гидросистема КПП
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24

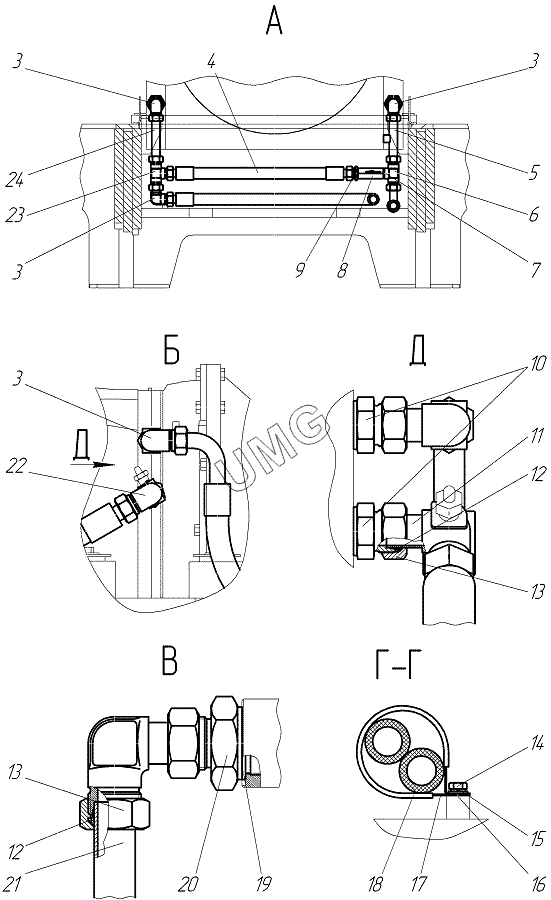

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25.17.3300.М36х2.0/90.Т | РВД | |
| 2 | 25.17.3000.М36х2.0/90.Т | РВД | |
| 3 | TN 119-28L | Адаптер | |
| 4 | 25.17.650.М36х2.Т | РВД | |
| 5 | 760.20.02.00.000 | Труба | |
| 6 | 760.20.00.00.004 | Тройник | |
| 7 | 27М3 | Прокладка 27М3 | |
| 8 | А 120600.02.00 | Клапан обратный | |
| 9 | TN 92GG-28LR 3/4 | Адаптер | |
| 10 | TN 92-28L-1”5/16-12UN | Адаптер | |
| 11 | 760.20.03.00.001 | Угольник | |
| 12 | TN88-28L | Кольцо врезное TN88-28L | |
| 13 | TN81-28L | Гайка накидная TN81-28L | |
| 14 | Болт М8х16 | Болт М8х16 | |
| 15 | Шайба 8 65Г | Шайба 8 65Г | |
| 16 | Шайба С.8 | Шайба | |
| 17 | 237.05.07.00.015 | Хомут | |
| 18 | 232.05.00.00.004 | Трубка | |
| 19 | 42М3 | Прокладка | |
| 20 | 760.20.00.00.002 | Штуцер | |
| 21 | 760.20.01.00.001 | Труба | |
| 22 | 760.20.03.00.000 | Угольник | |
| 23 | TN 100-28L | Адаптер | |
| 24 | 760.20.01.00.000 | Труба |
