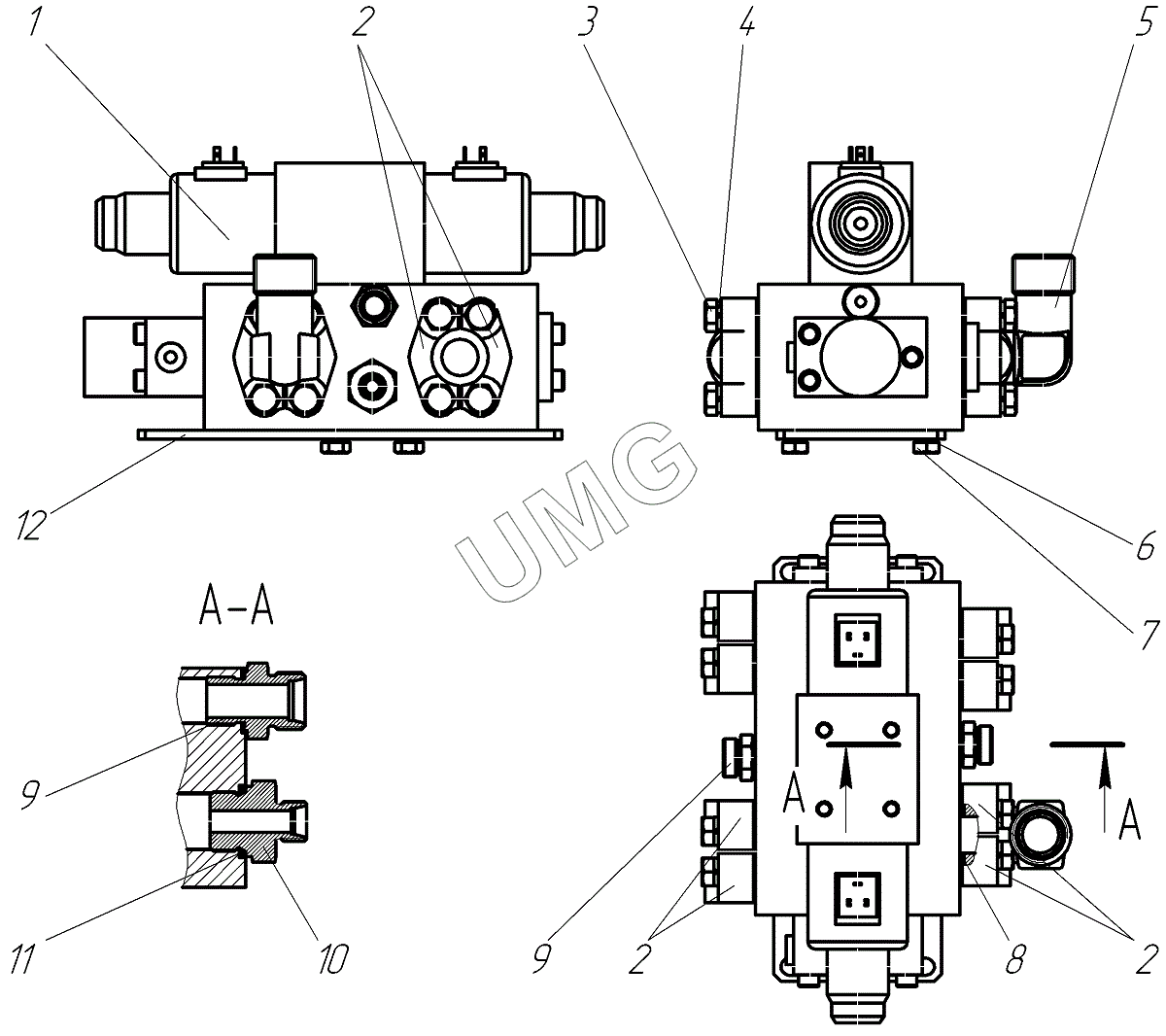

TG-250. Клапан свободного вращения
1
2
2
2
3
4
5
6
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | VDF-H25-1-143-2D4-14-000000 | Клапан свободного вращения | |
| 2 | DB-6000-1”-M | Полуфланец | |
| 3 | Болт М12х40.109.40X | Болт | |
| 4 | Шайба 12 65Г | Шайба 12 65Г | |
| 5 | 780.14.02.00.004 | Угольник | |
| 6 | Шайба 10 65Г | Шайба 10 65Г | |
| 7 | Болт М10х20 | Болт М10х20 | |
| 8 | 034-040-36-2-2 | Кольцо 034-040-36-2-2 | |
| 9 | TN92GG-18LМ | Адаптер | |
| 10 | 780.14.02.00.003 | Штуцер | |
| 11 | 27М3 | Прокладка 27М3 | |
| 12 | 780.14.02.00.001 | Кронштейн |
