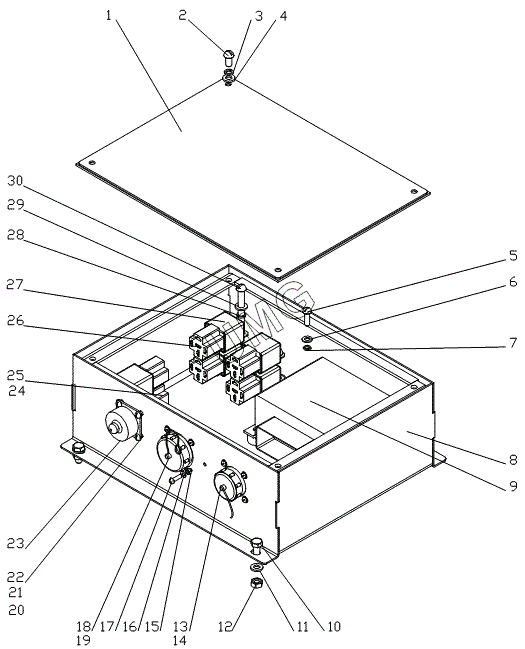

TG-250. Блок переднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 761.29.01.02.000 | Крышка | |
| 2 | Винт В.М 5х16 | Винт В.М 5х16 | |
| 3 | Шайба 5 65Г | Шайба 5 65Г | |
| 4 | Шайба С5 | Шайба С5 | |
| 5 | Винт В.М 5х16 | Винт В.М 5х16 | |
| 6 | Шайба С5 | Шайба С5 | |
| 7 | Шайба 5 65Г | Шайба 5 65Г | |
| 8 | 761.29.01.01.000 | Корпус | |
| 9 | В20252М | Контроллер | |
| 10 | Винт В.М 6х16 | Винт В.М 6х16 | |
| 11 | Шайба 6 65Г | Шайба 6 65Г | |
| 12 | Гайка М6 | Гайка М6 | |
| 13 | ЭП2РМТ-27 | Заглушка эксплуатационная | |
| 14 | 2РМДТ27Б19Ш5В1В | Вилка | |
| 15 | Гайка М3 | Гайка | |
| 16 | Шайба 3 65Г | Шайба 3 65Г | |
| 17 | Винт В.М 3х14 | Винт | |
| 18 | ЭП2РМТ-33 | Заглушка эксплуатационная | |
| 19 | 2РМДТ33Б32Г5В1В | Розетка | |
| 20 | Винт В.М 3х14 | Винт | |
| 21 | Шайба 3 65Г | Шайба 3 65Г | |
| 22 | Гайка М3 | Гайка | |
| 23 | А5О515H | Коннектор ввода данных KIT-CONNECTOR-M-COM-SD | |
| 24 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 25 | 755.3777-10 | Реле | |
| 26 | 469.57.10-01 | Колодка 469.57.10-01 | |
| 27 | 751.3777 | Реле | |
| 28 | Шайба 6 65Г | Шайба 6 65Г | |
| 29 | Шайба С6 | Шайба С6 | |
| 30 | Винт В.М 6х50 | Винт |
