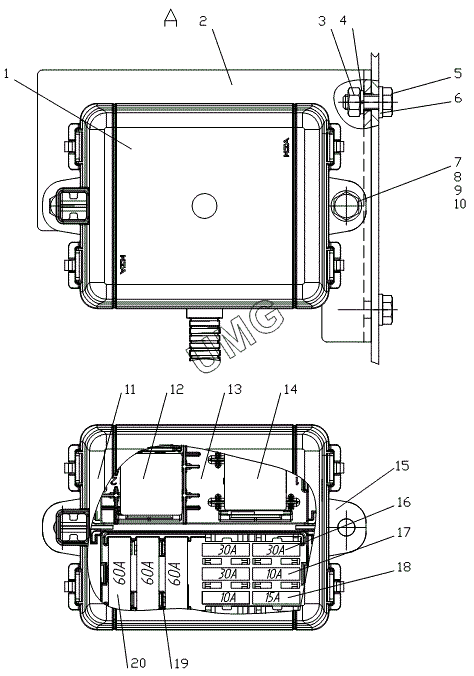

TG-250. Установка блока предохранителей и реле на двигателе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 770.49.01.01.000 | Блок реле и предохранителей | |
| 2 | 770.49.00.00.001 | Кронштейн | |
| 3 | Гайка M6 | Гайка M6 | |
| 4 | Шайба 6 65Г | Шайба 6 65Г | |
| 5 | Болт М6 х 16 | Болт | |
| 6 | Шайба С6 х1,4 | Шайба С6 х1,4 | |
| 7 | Болт М6 х 16 | Болт | |
| 8 | Шайба 6 65Г | Шайба 6 65Г | |
| 9 | Шайба С6 х1,4 | Шайба С6 х1,4 | |
| 10 | Гайка M6 | Гайка M6 | |
| 11 | 0101550 | Крышка | |
| 12 | 751.3777 | Реле | |
| 13 | 0101490 | Держатель | |
| 14 | 71.3747-11 | Реле | |
| 15 | 0100699 | Боковина | |
| 16 | 356.3722 | Предохранитель | |
| 17 | 352.3722 | Предохранитель | |
| 18 | 353.3722 | Предохранитель | |
| 19 | Модуль | Модуль | |
| 20 | 603.3722 | Предохранитель |
