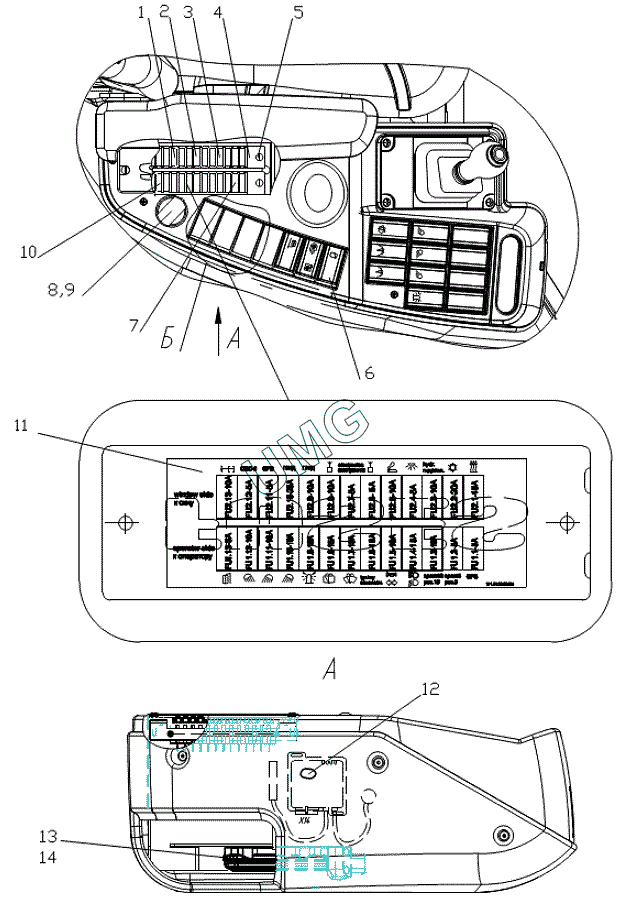

TG-250. Консоль управления в сборе с сиденьем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 35.3722 | Предохранитель | |
| 2 | 352.3722 | Предохранитель | |
| 3 | 353.3722 | Предохранитель | |
| 4 | 41.3722 | Блок предохранителей 41.3722 | |
| 5 | Винт В.М 5х16 | Винт В.М 5х16 | |
| 6 | Переключатель | Переключатель | |
| 7 | 354.3722 | Предохранитель | |
| 8 | USB разъем 12/24 В 2,1 А А13-204А | USB разъем | |
| 9 | Хомут пластиковый 300 мм | Хомут пластиковый | |
| 10 | 355.3722 | Предохранитель | |
| 11 | 171.01.29.00.004 | Табличка | |
| 12 | OMNICOMM OPTIM 2.0 | Терминал | |
| 13 | Винт В.М 5х10 | Винт В.М 5х10 | |
| 14 | СМ-1-11-1 НБКЖ.468332.010 | Контроллер | |
| 15 | 000003874 | Линза вставная с символом | |
| 16 | 592.544 | Отражатель | |
| 17 | 000003872 | Блок ламп контрольных | |
| 18 | 533.756.588.213 | Переключатель | |
| 19 | 000003873 | Линза вставная с символом | |
| 20 | 592.544 | Отражатель | |
| 21 | 771.19.02.00.000 | Жгут диагностики двигателя | |
| 22 | 731.19.00.00.001 | Чехол |
