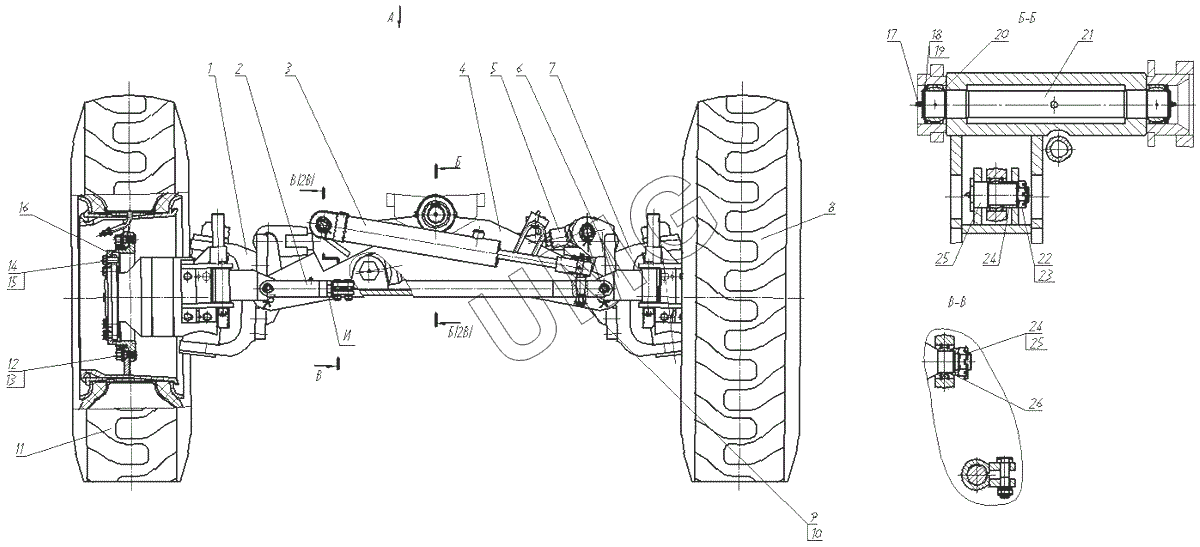

TG-250. Мост передний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 781.66.02.00.000 | Гидромотор | |
| 2 | 257.66.13.00.000 | Тяга | |
| 3 | 776.06.07.00.000-00 | Гидроцилиндр | |
| 4 | 776.06.01.00.000-01 | Балка | |
| 5 | 9.03.08.00.287 | Гидроцилиндр ГЦО2-100х63х250 Э | |
| 6 | 257.66.10.00.000-00 | Крестовина | |
| 7 | 781.66.03.00.000 | Гидромотор | |
| 8 | 776.03.01.01.000-00 | Колесо | |
| 9 | Гайка М24х2-7H.8.45.016 | Гайка | |
| 10 | Шплинт 5х45.06 | Шплинт 5х45.06 | |
| 11 | 776.03.01.01.000-01 | Колесо | |
| 12 | Гайка колесная М22х1,5 | Гайка колесная | |
| 13 | 257.06.00.00.002 | Болт колесный | |
| 14 | Болт М20х1,5-8gх45.129.30ХГСА.019 | Болт | |
| 15 | 257.66.00.00.008 | Шайба | |
| 16 | 770.06.06.00.000-00 | Ступица | |
| 17 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 18 | 237.06.00.00.003 | Крышка | |
| 19 | В60.Хим.Окс | Кольцо | |
| 20 | ШСЛ60 | Подшипник | |
| 21 | 776.06.00.00.001 | Ось | |
| 22 | Гайка М36х3-7Н.05.016 | Гайка | |
| 23 | Шплинт 6,3х71.06 | Шплинт | |
| 24 | 776.06.00.00.003 | Втулка | |
| 25 | 776.06.00.00.002 | Ось | |
| 26 | Гайка М30х2-7Н.05.016 | Гайка | |
| 27 | Шплинт 6,3х63.06 | Шплинт 6,3х63.06 | |
| 28 | 776.06.00.00.004 | Крышка | |
| 29 | 776.06.06.00.000-00 | Штанга | |
| 30 | 776.06.00.00.007 | Палец | |
| 31 | Шплинт 4х40.06 | Шплинт 4х40.06 | |
| 32 | 200.01.00.00.035 | Защелка | |
| 33 | 257.06.00.00.003 | Палец | |
| 34 | 237.06.00.00.013 | Ось | |
| 35 | Шайба С.36.02.Ст3сп.016 | Шайба | |
| 36 | ШС25 | Подшипник | |
| 37 | 257.66.00.00.004 | Ось | |
| 38 | 257.66.00.00.005 | Втулка | |
| 39 | Гайка 2М20х1,5-7Н.8.45.016 | Гайка | |
| 40 | Шайба С.20.02.Ст3сп.016 | Шайба | |
| 41 | 257.66.00.00.001 | Ось | |
| 42 | 257.66.00.00.002 | Втулка | |
| 43 | Шайба С.30.02.Ст3сп.016 | Шайба |
