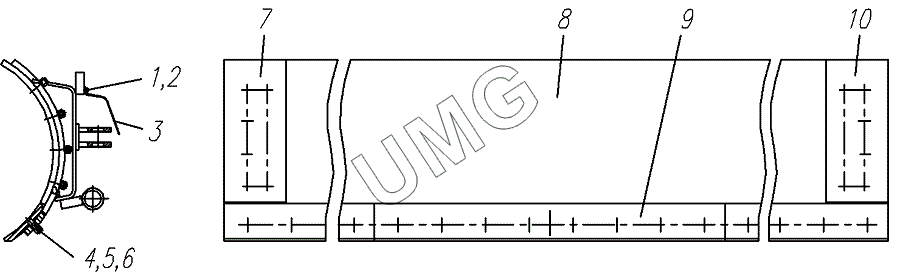

TG-250. Отвал
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М8х16 | Болт М8х16 | |
| 2 | Шайба 8 65Г | Шайба 8 65Г | |
| 3 | 776.07.12.00.004 | Козырек | |
| 4 | 225.07.04.00.001-01 | Болт | |
| 5 | Гайка М16 | Гайка М16 | |
| 6 | Шайба 16 | Шайба | |
| 7 | 776.07.12.00.004 | Козырек | |
| 8 | 776.07.14.01.000 | Отвал | |
| 9 | 776.07.14.00.002 | Нож | |
| 10 | 776.07.14.00.003 | Нож |
