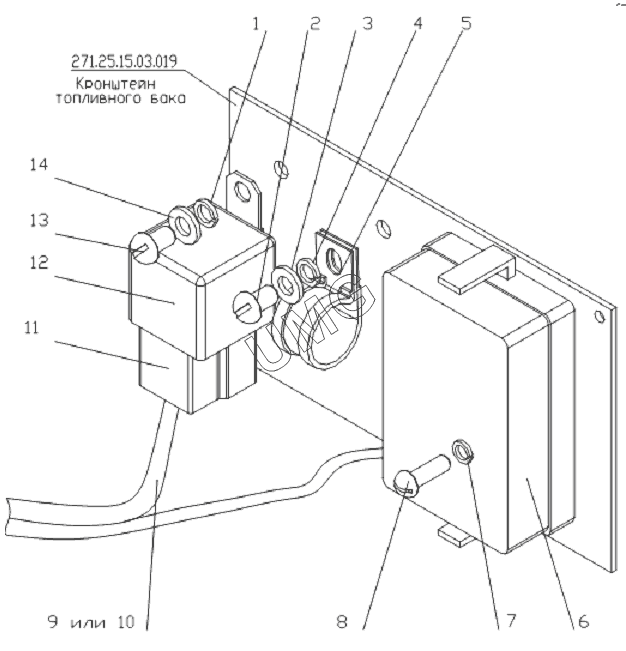

ГС-14.02 (250-22). Плата предохранителя
/74.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба6.65Г | Шайба | |
| 2 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 3 | ШайбаС6 | Шайба | |
| 4 | Шайба6.65Г | Шайба | |
| 5 | Rubber20/15 | Хомут | |
| 6 | БПР-4Ф5.3722.001ТУ | Блок предохранителей | |
| 7 | Шайба5.65Г | Шайба | |
| 8 | ВинтВ.М5х16 | Винт | |
| 9 | 250.69.06.00.000 | Жгут 3 | |
| 10 | 250.69.15.00.000 | Жгут 3 | |
| 11 | 469.59.00-00 | Колодка 469.59.00-00 | |
| 12 | 738.3747-20 | Реле 738.3747-20 | |
| 13 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 14 | ШайбаС6 | Шайба |
