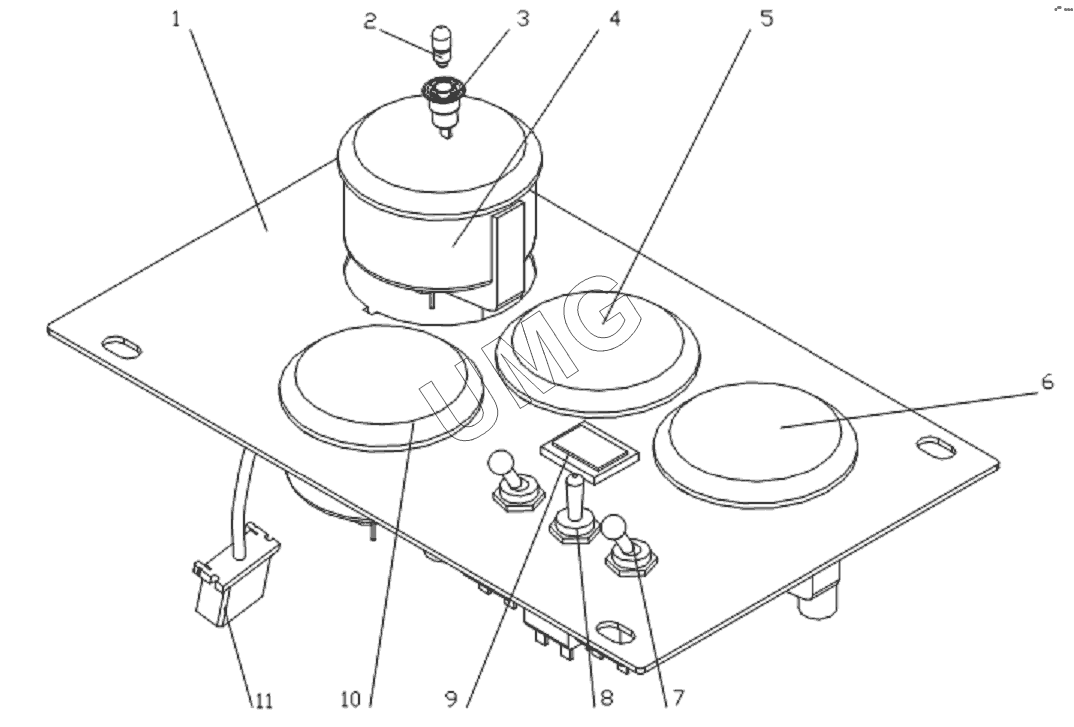

ГС-14.02 (250-22). Панель 250.69.04.00.000
/68.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.39.04.00.001 | Панель | |
| 2 | ЛампаА24-2 | Лампа А24-2 | |
| 3 | ЛВ211-3714329 | Патрон со штекером ЛВ211-3714329 | |
| 4 | 33.3810010 | Приемник указателя давления 33.3810010 | |
| 5 | 36.3807 | Приемник указателя температуры 36.3807 | |
| 6 | 34.3806 | Приемник указателя уровня топлива 34.3806 | |
| 7 | Т3-В | Тумблер Т3-В | |
| 8 | П2Т-1В | Тумблер П2Т-1В | |
| 9 | 2212.3803-40А | Лампа контрольная | |
| 10 | 11.3812010 | Указатель напряжения | |
| 11 | 250.69.04.01.000 | Жгут 5 |
