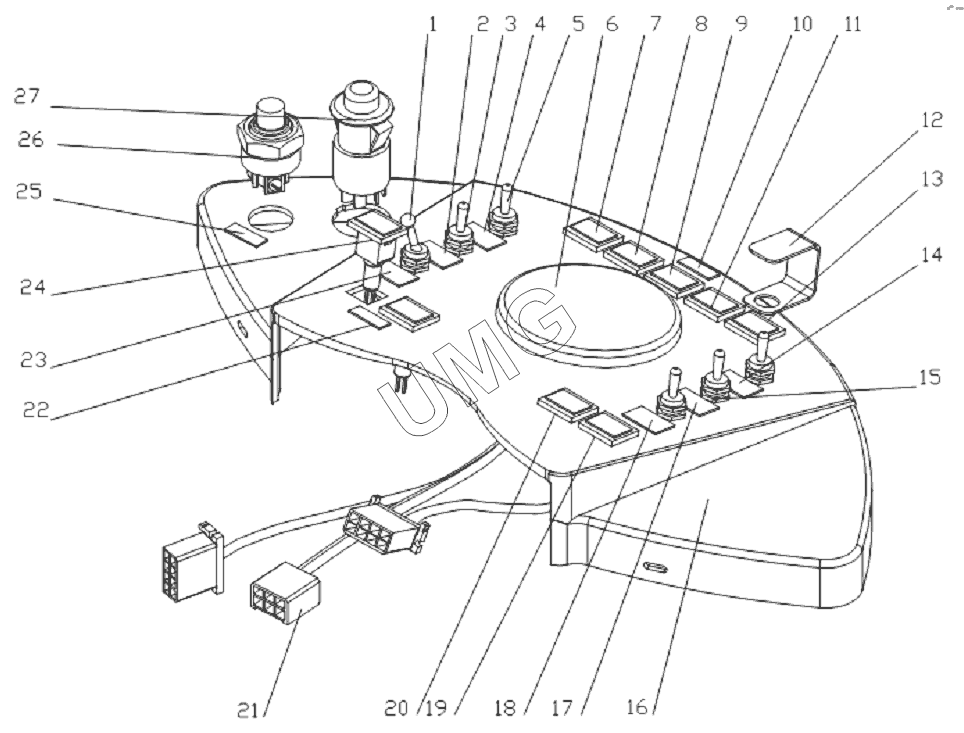

ГС-14.02 (250-22). Панель 250.69.01.01.000
/66.gif)
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т3-В | Тумблер Т3-В | |
| 2 | 751.09.01.00.006 | Табличка | |
| 3 | П2Т-5В | Тумблер | |
| 4 | 751.09.01.00.005 | Табличка | |
| 5 | П2Т-5В | Тумблер | |
| 6 | 42.3802010 | Спидометр 42.3802010 | |
| 6 | ЛВ211-3714329 | Патрон со штекером ЛВ211-3714329 | |
| 6 | А24-2 | Лампа А24-2 | |
| 7 | 2212.3803-07А | Лампа контрольная 2212.3803-07А | |
| 8 | 2212.3803-05А | Лампа контрольная 2212.3803-05А | |
| 9 | 2212.3803-46А | Лампа контрольная 2212.3803-46А | |
| 10 | 751.09.01.00.009 | Табличка | |
| 11 | 2212.3803-24А | Лампа контрольная 2212.3803-24А | |
| 12 | 274.09.01.00.004 | Скоба | |
| 13 | 2212.3803-20А | Лампа контрольная 2212.3803-20А | |
| 14 | 751.09.01.00.002 | Табличка | |
| 15 | П2Т-5В | Тумблер | |
| 16 | 250.69.01.01.001 | Панель | |
| 17 | 751.09.01.00.003 | Табличка | |
| 18 | 751.09.01.00.004 | Табличка | |
| 19 | 2212.3803-28А | Лампа контрольная 2212.3803-28А | |
| 20 | 2212.3803-47А | Лампа контрольная | |
| 21 | 250.69.01.01.100 | Жгут 17 | |
| 22 | 751.09.01.00.008 | Табличка | |
| 23 | 257.59.01.01.001 | Табличка | |
| 24 | 2212.3803-32А | Лампа контрольная 2212.3803-32А | |
| 25 | 751.09.01.00.013 | Табличка | |
| 26 | 11.3704-01 | Выключатель | |
| 27 | 245.3710-03 | Выключатель аварийной сигнализации поворотов |
