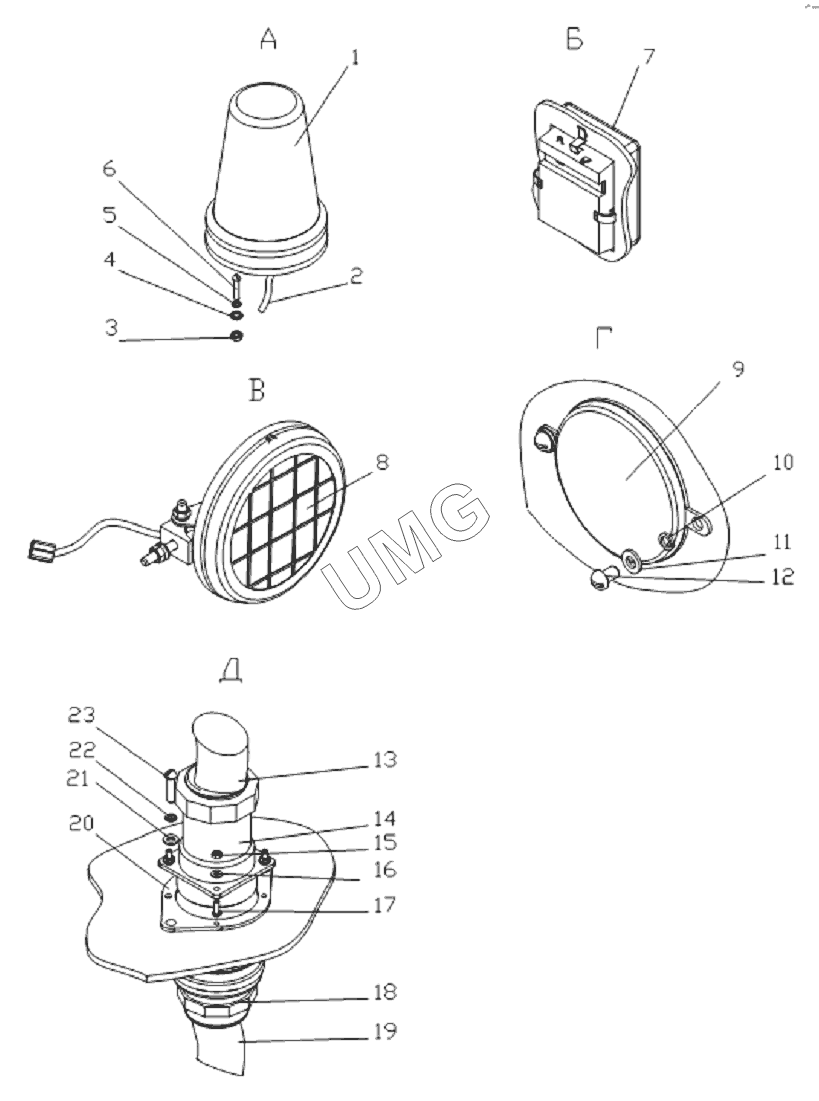

ГС-14.02 (250-22). Электрооборудование кабины
/64.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С24-75 | Маяк проблесковый | |
| 2 | 170.19.09.00.000 | Доработка маяка | |
| 3 | ГайкаМ6 | Гайка | |
| 4 | ШайбаС6 | Шайба | |
| 5 | Шайба6.65Г | Шайба | |
| 6 | ВинтВ.М6х25 | Винт | |
| 7 | 0026.123714010 | Плафон | |
| 8 | 8724.31.09/07 | Фара рабочая | |
| 9 | ФП316-0 | Световозвращатель ФП316-0 | |
| 10 | Шайба6.65Г | Шайба | |
| 11 | ШайбаС6 | Шайба | |
| 12 | ВинтВ.М6х10 | Винт ВМ 6х10 | |
| 13 | 250.69.08.00.000 | Жгут 8 | |
| 14 | 2РТТ60БПН45Ш36В | Вилка 2РТТ60БПН45Ш36В | |
| 15 | ГайкаМ4 | Гайка М4 | |
| 16 | ШайбаС4 | Шайба С4 | |
| 17 | ВинтВ.М4х12 | Винт | |
| 18 | 2РТТ60КПН45Г36В | Розетка 2РТТ60КПН45Г36В | |
| 19 | 250.69.06.00.000 | Жгут 3 | |
| 20 | 248.09.01.00.002 | Пластина | |
| 21 | ШайбаС6х1,4 | Шайба | |
| 22 | Шайба6.65Г | Шайба | |
| 23 | ВинтВ.М6х25 | Винт |
