ГС-14.02 (250-22). Гидроцилиндр выноса тяговой рамы 271.05.03.11.100-01
/59.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13

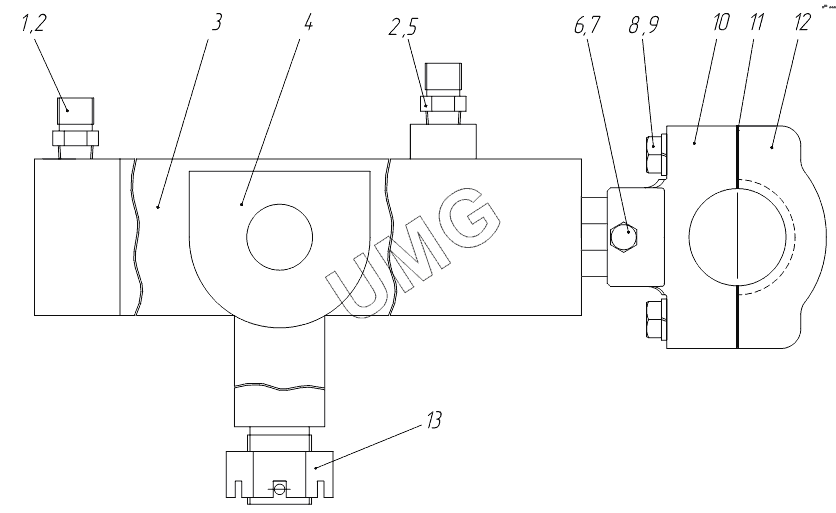

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.05.01.09.002 | Штуцер | |
| 2 | ПрокладкаG1/2М3 | Прокладка G1/2М3 | |
| 3 | ГЦО5-80х50-710ТAS | Гидроцилиндр | |
| 4 | 225.05.10.06.000 | Вилка | |
| 5 | 250.35.04.00.003 | Штуцер | |
| 6 | БолтМ10х25 | Болт М10х25 | |
| 7 | ГайкаМ10 | Гайка М10 | |
| 8 | БолтМ16х65 | Болт М16х65 | |
| 9 | Шайба16 | Шайба | |
| 10 | 225.07.16.00.009 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка | |
| 12 | 225.07.16.00.008 | Хомут | |
| 13 | 0.820.2041 | Гайка |
