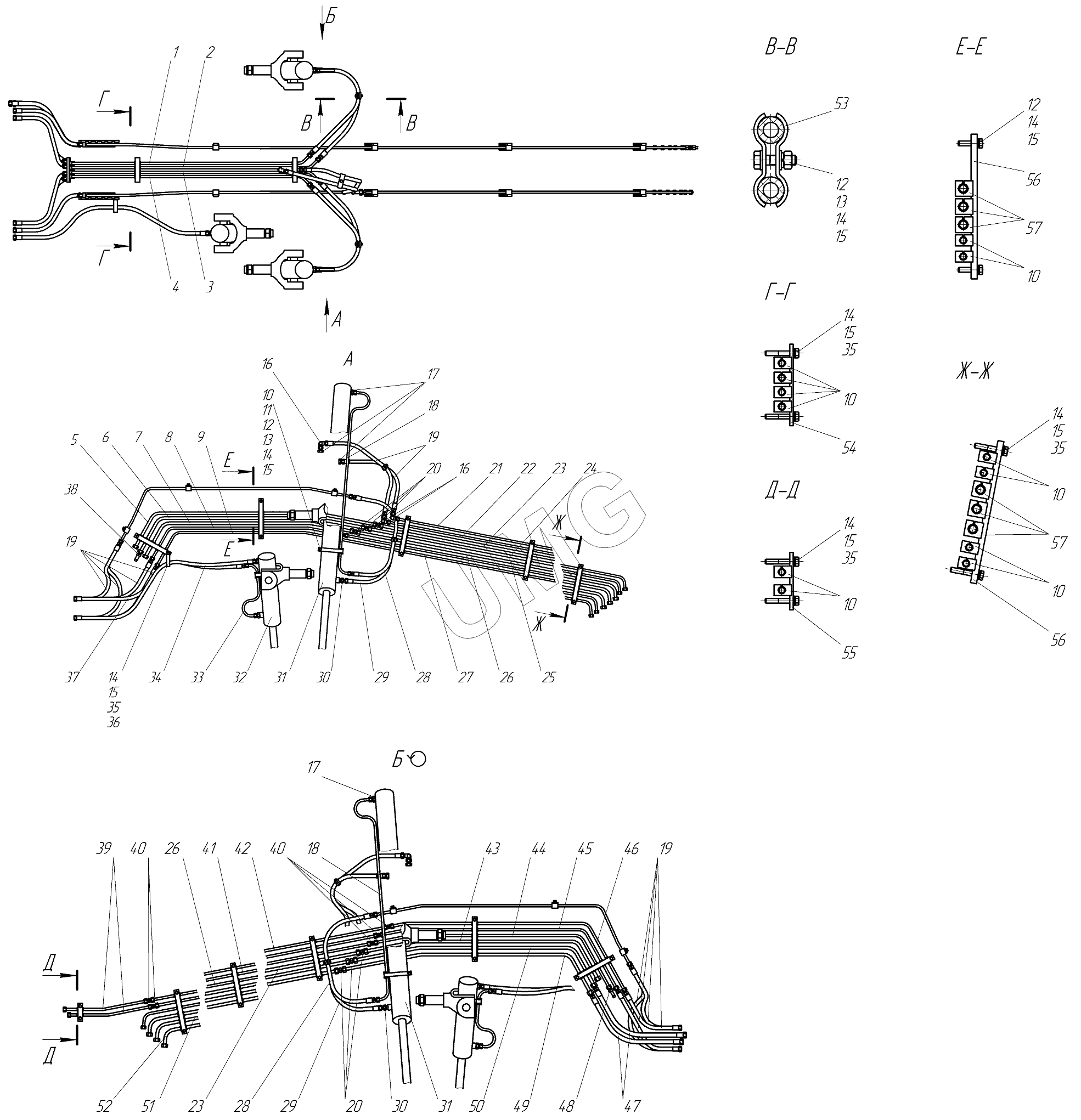

ГС-14.02 (250-22). Гидросистема рамы передней 250.45.03.00.000
/57.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
12
12
12
13
13
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
16
17
17
18
18
19
19
19
20
20
21
22
23
23
24
25
26
26
27
28
28
29
29
30
30
31
31
32
33
34
35
35
35
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.45.03.09.000-01 | Трубопровод | |
| 2 | 250.45.03.10.000-01 | Трубопровод | |
| 3 | 250.45.03.10.000 | Трубопровод | |
| 4 | 250.45.03.09.000 | Трубопровод | |
| 5 | 250.45.03.04.000-05 | Трубопровод | |
| 6 | 250.45.03.04.000-04 | Трубопровод | |
| 7 | 250.45.03.04.000-03 | Трубопровод | |
| 8 | 250.45.03.03.000-01 | Трубопровод | |
| 9 | 250.45.03.03.000 | Трубопровод | |
| 10 | 0.860.1030-07 | Втулка | |
| 11 | 250.45.03.00.001 | Хомут | |
| 12 | БолтМ8х35 | Болт М8х35 | |
| 13 | ГайкаМ8 | Гайка М8 | |
| 14 | Шайба8 | Шайба | |
| 15 | Шайба8 | Шайба | |
| 16 | TN119-12L | Адаптер | |
| 17 | TN92GG-12LR1/2dm | Адаптер | |
| 18 | 250.45.03.08.000-01 | Трубопровод | |
| 19 | 2SN-10-330-850 | Рукав в сборе | |
| 20 | TN98-15L | Адаптер | |
| 21 | 250.45.03.01.000 | Трубопровод | |
| 22 | 250.45.03.01.000-01 | Трубопровод | |
| 23 | 250.45.03.02.000-04 | Трубопровод | |
| 24 | 250.45.03.02.000-02 | Трубопровод | |
| 25 | 250.45.03.02.000-03 | Трубопровод | |
| 26 | 250.45.03.01.000-05 | Трубопровод | |
| 27 | 250.45.03.01.000-06 | Трубопровод | |
| 28 | 2SN-10-330-1050 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 29 | 2SN-10-330-1050 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 30 | 753.05.03.04.000 | Клапан замедлительный | |
| 31 | 253.45.03.01.000 | Гидроцилиндр | |
| 32 | 271.05.03.11.100-01 | Гидроцилиндр выноса тяговой рамы | |
| 33 | 250.45.03.08.000 | Трубопровод | |
| 34 | 2SN-10-330-1650 | Рукав в сборе | |
| 35 | ГОСТ7798 | Болт | |
| 36 | Rubber45/20 | Хомут | |
| 37 | 2SN-10-330-1650 | Рукав в сборе | |
| 38 | 780.05.01.00.006 | Штуцер | |
| 39 | 250.45.03.07.000 | Трубопровод | |
| 40 | TN98-12L | Адаптер TN98-12L | |
| 41 | 250.45.03.06.000-01 | Трубопровод | |
| 42 | 250.45.03.06.000 | Трубопровод | |
| 43 | 250.45.03.04.000-02 | Трубопровод | |
| 44 | 250.45.03.03.000-04 | Трубопровод | |
| 45 | 250.45.03.03.000-05 | Трубопровод | |
| 46 | 250.45.03.03.000-06 | Трубопровод | |
| 47 | 2SN-12-275-850 | Рукав в сборе | |
| 48 | 257.05.01.05.004 | Штуцер | |
| 49 | 250.45.03.04.000 | Трубопровод | |
| 50 | 250.45.03.04.000-01 | Трубопровод | |
| 51 | 250.45.03.02.000-01 | Трубопровод | |
| 52 | 250.45.03.02.000 | Трубопровод | |
| 53 | 613.04.00.00.002 | Скоба | |
| 54 | 0.884.2006-03 | Скоба | |
| 55 | 0.884.2006-01 | Скоба | |
| 56 | 0.884.2006-04 | Скоба | |
| 57 | 0.860.1030-12 | Втулка |
