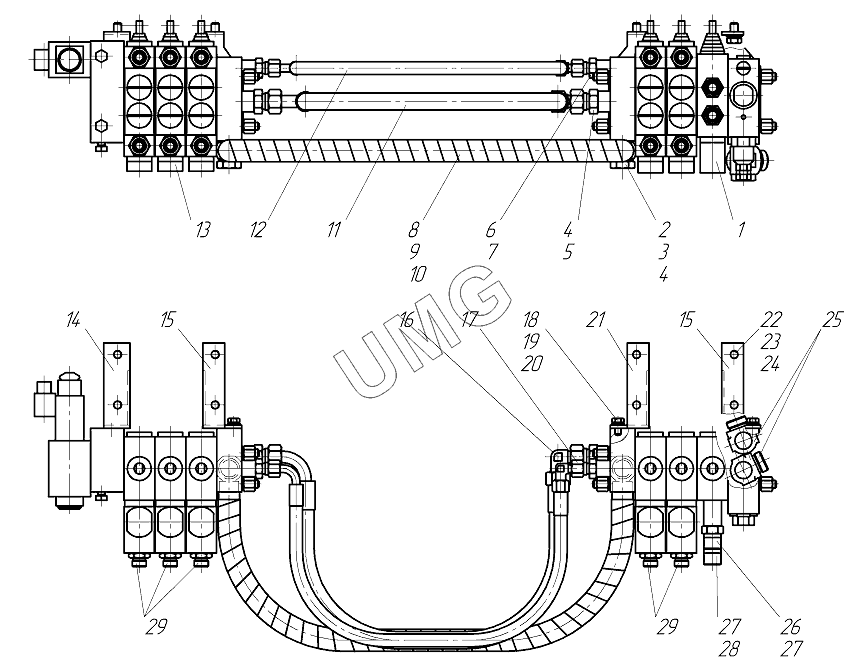

ГС-14.02 (250-22). Установка гидрораспределителей 250.45.02.00.000
/56.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РМ12-01.2-6.0.1-9.2.2х2-К14.1УХЛ1 | Гидрораспределитель | |
| 2 | 250.45.02.00.002 | Штуцер поворотный | |
| 3 | 250.45.02.00.003 | Болт полый | |
| 4 | Прокладка22М3 | Прокладка 22М3 | |
| 5 | 250.45.02.00.005 | Штуцер | |
| 6 | 250.45.02.00.004 | Штуцер | |
| 7 | Прокладка16М3 | Прокладка | |
| 8 | 250.45.02.00.010 | Рукав 16х25-1,6 | |
| 9 | NORMA20-32 | Хомут червячный "NORMA" 20-32 | |
| 10 | SAFEPLAST25 | Спираль гибкая SAFEPLAST 25 черного цвета | |
| 11 | 2SN-12-275-650 | Рукав в сборе | |
| 12 | 2SN-8-350-650 | Рукав в сборе | |
| 13 | РМ12-К15.1-9.2.2х3-К16УХЛ1 | Гидрораспределитель | |
| 14 | 281.05.02.02.000 | Кронштейн | |
| 15 | 271.05.02.04.000-01 | Кронштейн | |
| 16 | TN119-15L | Адаптер TN119-15L | |
| 17 | TN119-10L | Адаптер | |
| 18 | БолтМ8х16 | Болт М8х16 | |
| 19 | Шайба8 | Шайба | |
| 20 | Шайба8 | Шайба | |
| 21 | 271.05.02.04.000 | Кронштейн | |
| 22 | БолтМ10х20 | Болт М10х20 | |
| 23 | Шайба10 | Шайба | |
| 24 | Шайба10 | Шайба | |
| 25 | TN111GG-18LМ | Адаптер | |
| 26 | 250.45.02.00.001 | Штуцер | |
| 27 | Прокладка18М3 | Прокладка | |
| 28 | 250.45.02.00.001-01 | Штуцер | |
| 29 | TN92GG-12LМ18х1,5 | Адаптер TN92GG-12LМ18х1,5 |
