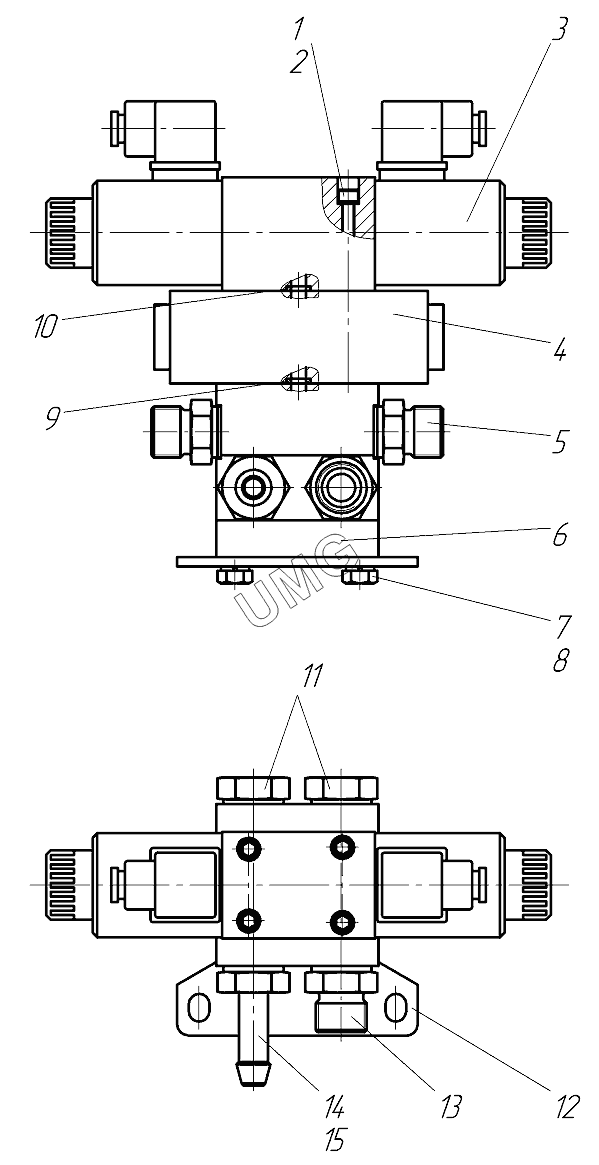

ГС-14.02 (250-22). Гидрораспределитель 250.05.01.09.000-01
/51.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВинтМ5х85.109 | Винт М5х85.109 | |
| 2 | Шайба5 | Шайба 5 | |
| 3 | SWH-G02-C4-D24-20 | Гидрораспределитель | |
| 4 | MPC-02W | Гидрозамок | |
| 5 | TN92GG-12LR | Адаптер TN92GG-12LR | |
| 6 | 143740250.05.01.09.001 | Плита монтажная | |
| 7 | БолтМ8х16 | Болт М8х16 | |
| 8 | Шайба8 | Шайба | |
| 9 | Кольцо | Кольцо | |
| 10 | Кольцо | Кольцо | |
| 11 | TN185GG-1/2dmR | Адаптер | |
| 12 | 250.05.01.09.006 | Кронштейн | |
| 13 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 14 | 250.05.01.09.005 | Ниппель | |
| 15 | ПрокладкаG1/2М3 | Прокладка G1/2М3 |
