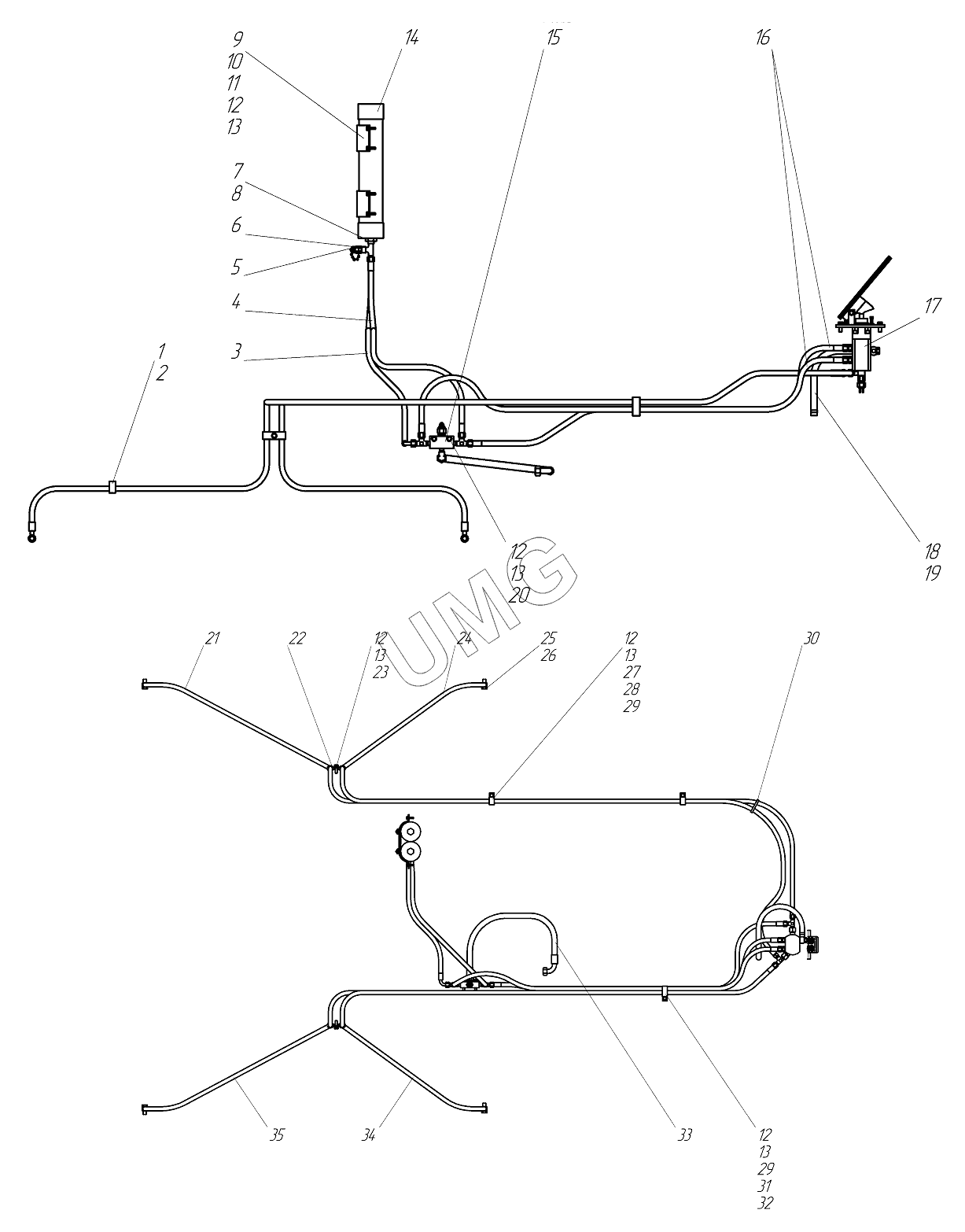

ГС-14.02 (250-22). Система тормозов 250.11.00.00.000-01
/34.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 237.11.00.00.014 | Хомут | |
| 2 | 237.11.00.00.015 | Трубка 305 ТВ-40, 16 L=90 | |
| 3 | РВД8.35.1050.М16х1,5.0/90 | РВД | |
| 4 | РВД8.35.1250.М16х1,5 | РВД 8.35.1250.М16х1,5 | |
| 5 | SMK-20G1/4 | Ниппель – манометр | |
| 6 | 257.11.05.00.000 | Тройник | |
| 7 | 752.11.00.00.001 | Штуцер | |
| 8 | 024-029-30-2-2 | Кольцо 024-029-30-2-2 | |
| 9 | 250.11.00.00.001 | Хомут | |
| 10 | 271.11.00.00.005 | Прокладка Пластина 2Ф-I-ТМКЩ-С2-8 60х150 | |
| 11 | БолтМ8х25 | Болт | |
| 12 | Шайба8 | Шайба | |
| 13 | Шайба8 | Шайба | |
| 14 | ПГА1/320-03 | Пневмогидроаккумулятор | |
| 15 | 250.11.03.00.000-01 | Клапан разобщительный | |
| 16 | РВД8.35.1650.М16х1,5.0/45 | РВД 8.35.1650.М16х1,5.0/45 | |
| 17 | 250.47.02.00.000 | Установка педали тормоза | |
| 18 | 274.11.00.00.001 | Рукав 12х20-1,6 L=500 | |
| 19 | NORMA16-27 | Хомут червячный «NORMA»16-27 | |
| 20 | БолтМ8х45 | Болт | |
| 21 | РВД8.35.3450.М16х1,5.банджо14х14 | РВД 8.35.3450.М16х1,5.банджо 14х14 | |
| 22 | 237.11.00.00.008 | Скоба | |
| 23 | БолтМ8х30 | Болт М8х30 | |
| 24 | РВД8.35.3250.М16х1,5.банджо14х14 | РВД 8.35.3250.М16х1,5.банджо 14х14 | |
| 25 | 255.05.35.07.011 | Болт полый | |
| 26 | Прокладка14М3 | Прокладка | |
| 27 | 257.11.00.00.007 | Хомут | |
| 28 | 274.11.00.00.002 | Трубка | |
| 29 | БолтМ8х16 | Болт М8х16 | |
| 30 | Хомут7,6х400 | Хомут-стяжка 7,6х400 | |
| 31 | 258.05.00.00.002-01 | Хомут | |
| 32 | 257.11.00.00.004 | Трубка | |
| 33 | РВД12.28.650.М22х1,5.0/90 | РВД | |
| 34 | РВД8.35.2850.М16х1,5.банджо14х14 | РВД 8.35.2850.М16х1,5.банджо 14х14 | |
| 35 | РВД8.35.3050.М16х1,5.банджо14х14 | РВД 8.35.3050.М16х1,5.банджо 14х14 |
