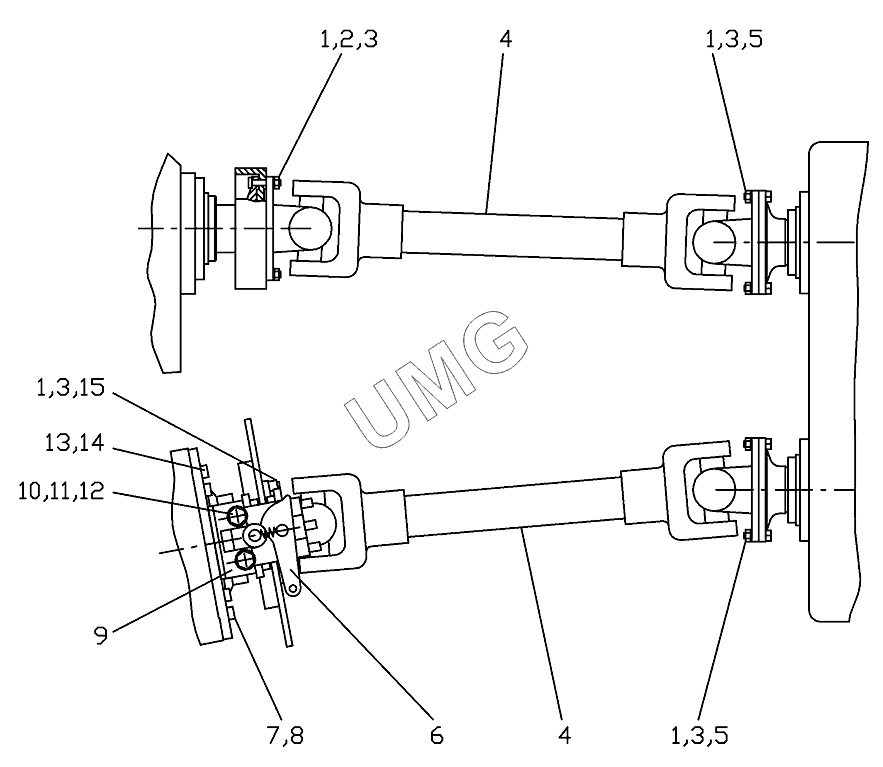

ГС-14.02 (250-22). Установка карданных валов и стояночного тормоза 277.17.00.00.000-02
/25.gif)
1
1
1
1
2
3
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.17.00.00.008 | Гайка | |
| 2 | 277.17.00.00.002 | Болт | |
| 3 | Шайба10.65Г | Шайба10.65Г | |
| 4 | У241.17.05.00.000 | Вал карданный | |
| 5 | 0.811.1009-01 | Болт специальный | |
| 6 | 241.17.02.00.000 | Тормоз стояночный | |
| 7 | БолтM12х35 | Болт M12х35 | |
| 8 | Шайба12.65Г | Шайба12.65Г | |
| 9 | 241.17.01.00.000 | Кронштейн | |
| 10 | 241.17.00.00.002 | Болт | |
| 11 | Шайба18.65Г | Шайба 18.65Г | |
| 12 | ШайбаС.18.02 | Шайба | |
| 13 | 241.17.00.00.001 | Болт | |
| 14 | Шайба14.65Г | Шайба 14.65Г | |
| 15 | 241.17.00.00.003 | Шпилька |
