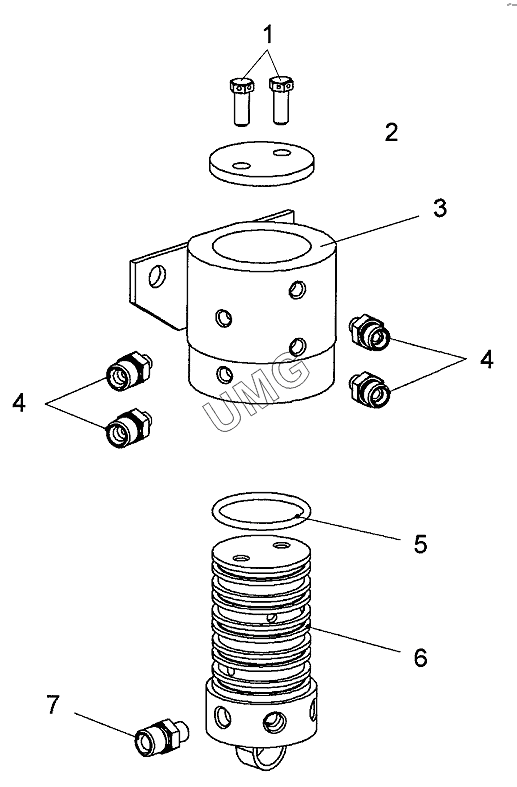

ГС-14.02 (250-22). Шарнир гидравлический 225.67.06.00.00.000-04
/22.gif)
1
2
3
4
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт3M12x30.58.016 | Болт 3 M12x30.58.016 | |
| 2 | 97.664.238 | Шайба торцевая | |
| 3 | 225.67.06.02.000 | Корпус | |
| 4 | 225.67.06.00.003 | Штуцер | |
| 5 | 070-080-58-2-2 | Кольцо 070-080-58-2-2 | |
| 6 | 225.67.06.01.000 | Ротор | |
| 7 | 225.67.06.00.002 | Штуцер | |
| 8 | 225.67.06.00.001 | Проволока 1.0-С-1 (L=170+/-5) |
