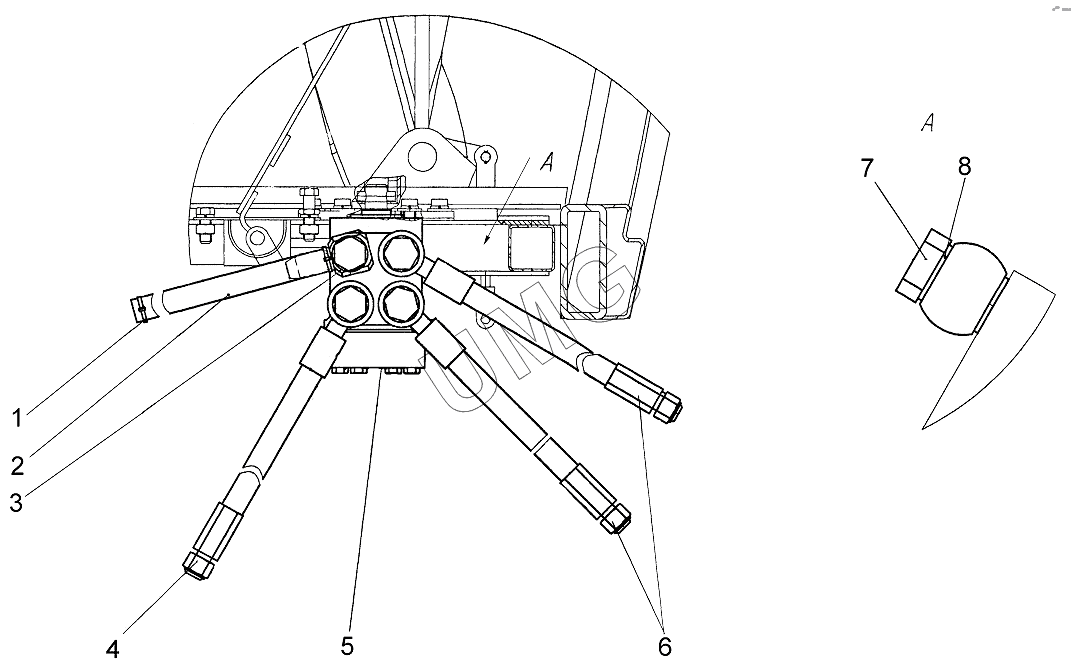

ГС-14.02 (250-22). Насос-дозатор 721.04.05.00.000-02
/8.gif)
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | NORMA16-27 | Хомут червячный «NORMA»16-27 | |
| 2 | 721.04.05.00.003 | Рукав | |
| 3 | 721.04.05.00.005 | Штуцер поворотный | |
| 4 | 2SN-12-275-650-DKO-L(Ш)22x1,5/15/0-banjo22/22 | Рукав в сборе | |
| 5 | Д160-14.20-02 | Насос-дозатор | |
| 6 | 2SN-12-275-1050-DKO-L(Ш)22x1,5/15/0-banjo22/22 | Рукав в сборе | |
| 7 | 721.04.05.00.001 | Болт полый | |
| 8 | ПрокладкаG1/2М3 | Прокладка G1/2М3 |
