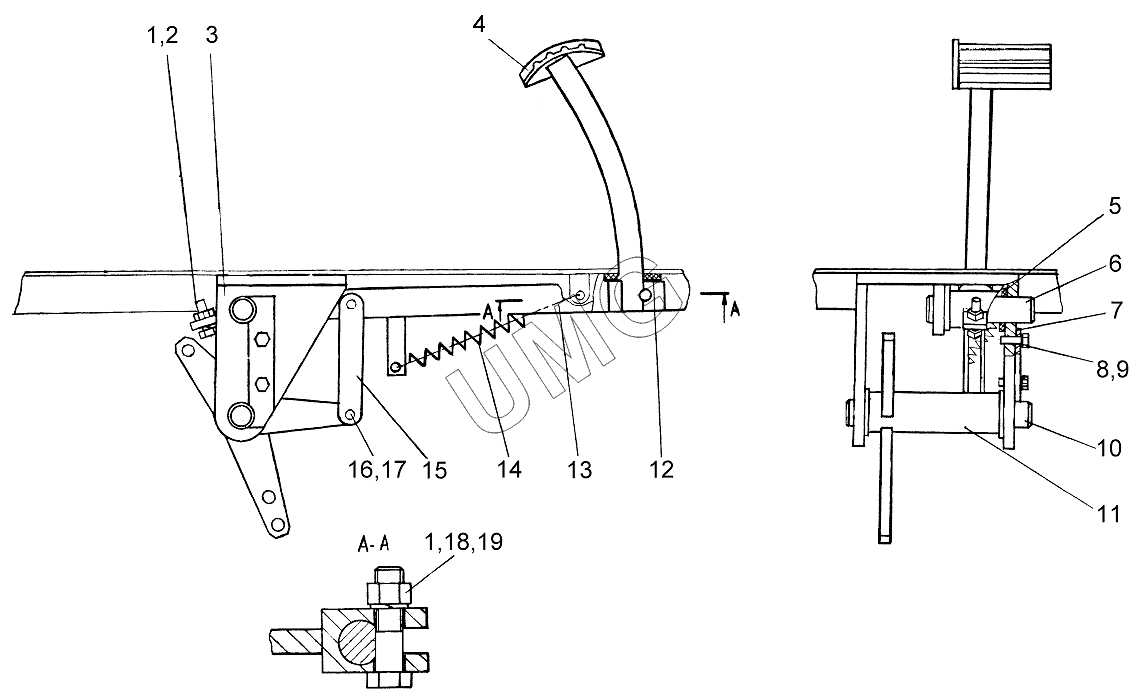

ГС-14.02 (250-22). Установка педали сцепления 274.04.02.07.000
/7.gif)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГайкаМ12 | Гайка М12 | |
| 2 | 248.04.04.00.002 | Болт | |
| 3 | 271.04.02.05.100 | Проушина | |
| 4 | 271.04.02.05.200 | Педаль | |
| 5 | 8601018 | Втулка | |
| 6 | 271.04.02.05.001 | Ось | |
| 7 | 271.04.02.05.002 | Фиксатор | |
| 8 | БолтМ8х20 | Болт | |
| 9 | Шайба8 | Шайба | |
| 10 | 271.04.02.05.001-01 | Ось | |
| 11 | 274.04.02.07.100 | Рычаги | |
| 12 | 225.44.03.03.003 | Прокладка | |
| 13 | 271.04.02.05.300 | Рычаг | |
| 14 | 225.04.03.00.003 | Пружина | |
| 15 | 271.04.02.05.003 | Планка | |
| 16 | 200.08.00.00.040 | Палец | |
| 17 | Шплинт3,2х25 | Шплинт 3,2х25 | |
| 18 | БолтМ12х50 | Болт М12х50 | |
| 19 | Шайба12 | Шайба |
