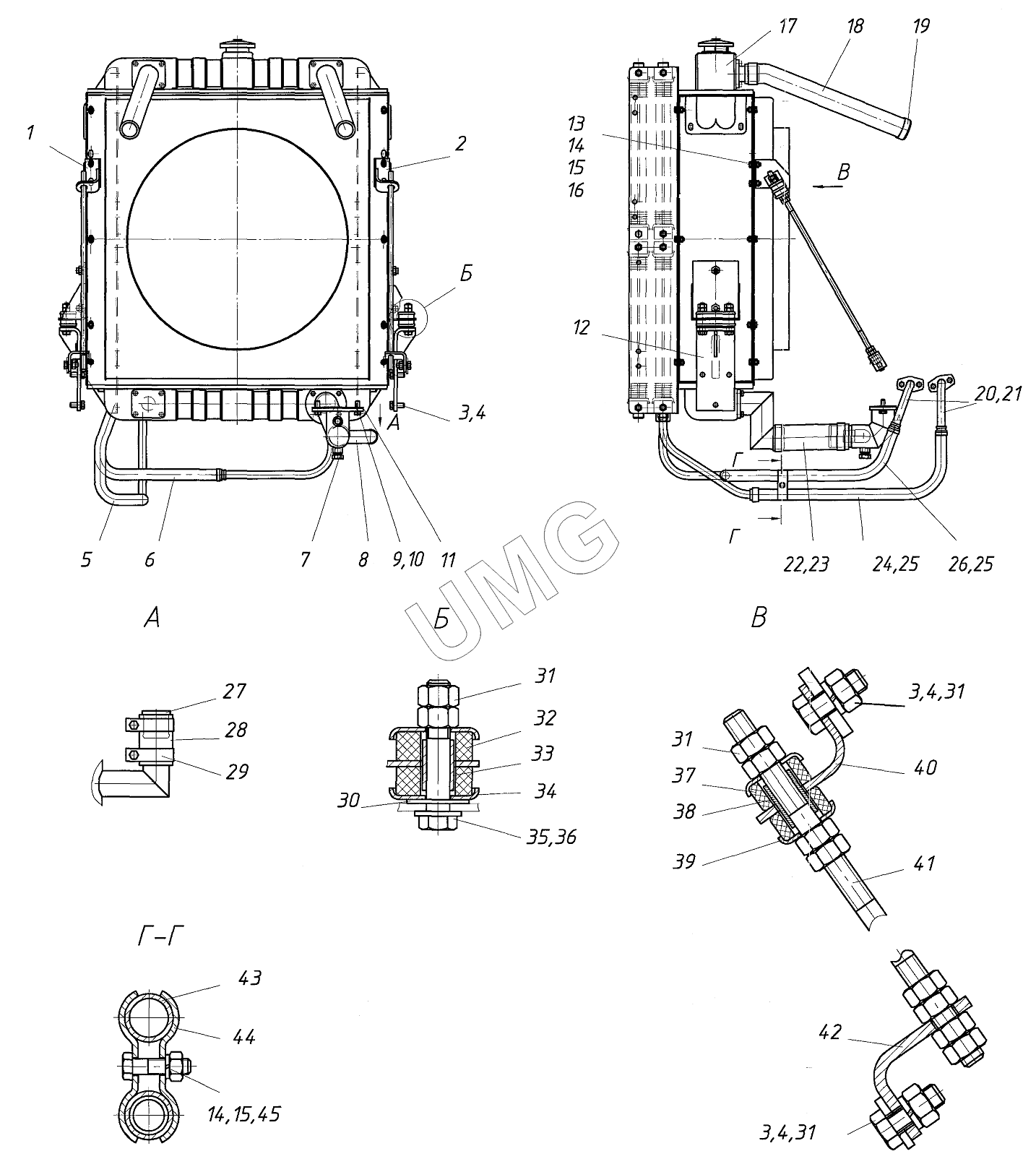

ГС-18.05 (752-10). Система охлаждения 752.22.02.00.000
/65.gif)
1
2
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.02.02.00.014 | Кронштейн | |
| 2 | 257.02.02.00.014-01 | Кронштейн | |
| 3 | БолтМ12х30 | Болт М12х30 | |
| 4 | Шайба12.65Г | Шайба12.65Г | |
| 5 | 237.02.01.08.000 | Маслопровод | |
| 6 | 237.02.01.07.000 | Маслопровод | |
| 7 | 0.877.1035 | Пробка | |
| 8 | 752.22.02.02.000 | Патрубок | |
| 9 | БолтМ10х30 | Болт М10х30 | |
| 10 | Шайба10.65Г | Шайба10.65Г | |
| 11 | 250.02.06.00.021 | Прокладка | |
| 12 | 257.02.02.04.000 | Кронштейн | |
| 13 | БолтМ8х25 | Болт | |
| 14 | ГайкаМ8 | Гайка М8 | |
| 15 | Шайба8.65Г | Шайба 8.65Г | |
| 15 | ШайбаС.8.02 | Шайба С.8.02 | |
| 17 | 752.22.02.01.000 | Блок радиаторов | |
| 18 | 257.02.02.00.004 | Рукав 40-51,5-1,6 | |
| 19 | Хомут40-60 | Хомут червячный 40-60 | |
| 20 | 250.02.06.06.000 | Маслопровод | |
| 21 | 250.02.06.00.006 | Прокладка | |
| 22 | 257.02.02.00.005 | Рукав 58-70,5-0,3(3) | |
| 23 | Хомут50-70 | Хомут червячный 50-70 | |
| 24 | 250.02.06.00.007 | Рукав 20х29-1,6 L=500мм | |
| 25 | Хомут20-32 | Хомут червячный | |
| 26 | 250.02.06.00.008 | Рукав 20х29-1,6 L=1080мм | |
| 27 | 250.02.06.00.010 | Заглушка | |
| 28 | 257.02.02.00.003 | Рукав 32х43-1,6 | |
| 29 | Хомут32-50 | Хомут червячный | |
| 30 | 752.22.02.00.001 | Прокладка | |
| 31 | ГайкаМ12 | Гайка М12 | |
| 32 | 225.02.04.00.004 | Подушка | |
| 33 | 225.02.00.00.002-02 | Втулка | |
| 34 | 225.02.04.00.003 | Накладка | |
| 35 | БолтМ12х70 | Болт | |
| 36 | ШайбаС.12.02 | Шайба С.12.02 | |
| 37 | 225.02.00.00.001 | Прокладка | |
| 38 | 225.02.00.00.002 | Втулка | |
| 39 | 225.02.00.00.003 | Чашка | |
| 40 | 257.02.02.00.015 | Уголок | |
| 41 | 257.02.02.00.001-04 | Стяжка | |
| 42 | 257.02.02.00.009 | Уголок | |
| 43 | 250.02.06.00.014 | Прокладка | |
| 44 | 613.04.00.00.002 | Скоба | |
| 45 | БолтМ8х30 | Болт М8х30 |
