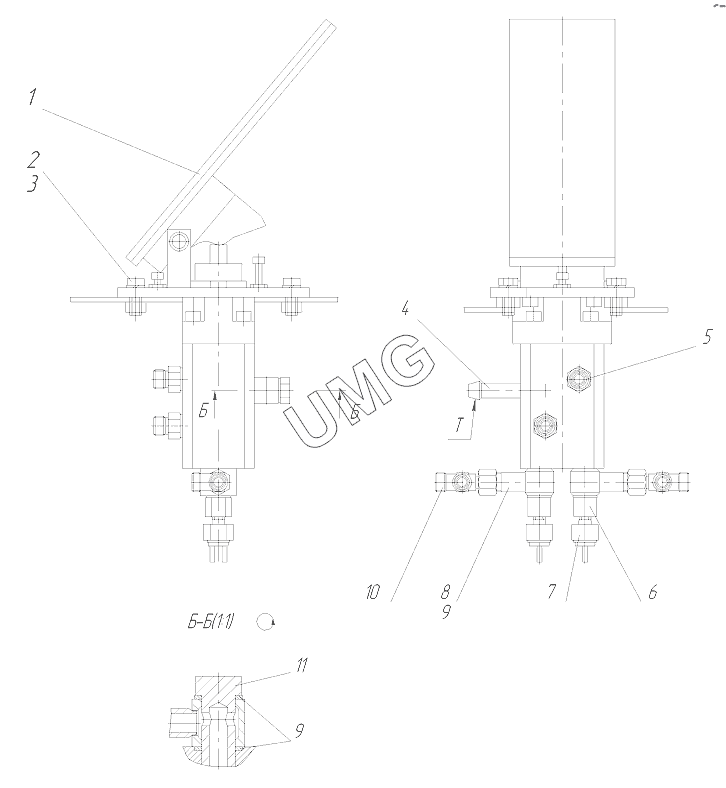

ГС-18.05 (752-10). Установка педали тормоза 752.11.02.00.000
/59.gif)
1
2
3
4
5
6
7
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПТ10.21.00.000 | Педаль тормоза | |
| 2 | БолтМ10-6gx25.58.016 | Болт М10-6gx25.58.016 | |
| 3 | 99502050 | Шайба 10.65Г | |
| 4 | 752.11.02.00.002 | Ниппель поворотный | |
| 5 | 250.47.02.00.001 | Штуцер | |
| 6 | 274.11.01.00.001 | Болт полый | |
| 7 | ВК12Б-02 | Выключатель света Стоп гидравлический | |
| 8 | 752.11.02.00.001 | Штуцер поворотный | |
| 9 | 99513016 | Прокладка | |
| 10 | TN121-10L | Адаптер | |
| 11 | БолтМ10-6gx25.58.016 | Болт М10-6gx25.58.016 |
