ГС-18.05 (752-10). Блок клапанов 257.05.04.01.000-01
/56.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14

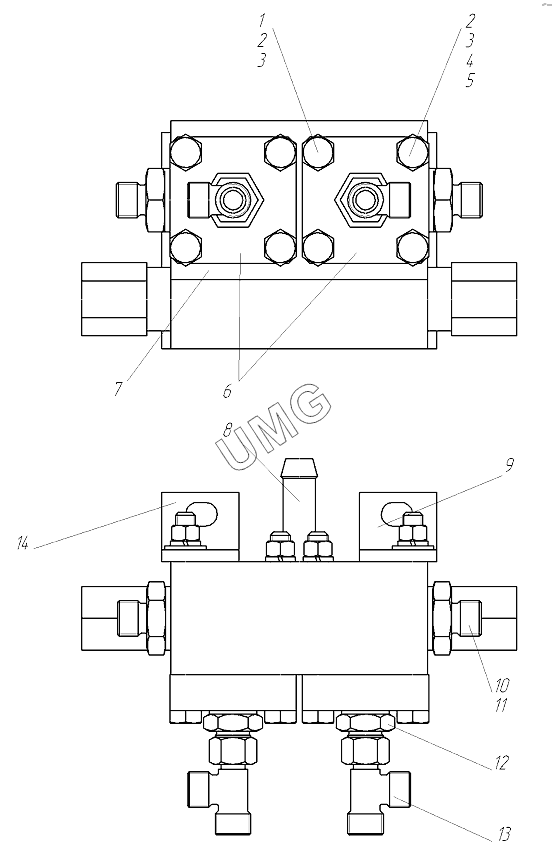

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ10-6gx90.58.016 | Болт М10-6gx90.58.016 | |
| 2 | 99409034 | Гайка М10-6Н.5.06 | |
| 3 | 99502050 | Шайба 10.65Г | |
| 4 | БолтМ10-6gx100.58.016 | Болт М10-6gx100.58.016 | |
| 5 | 51.04.02.00.059 | Шайба С.10.02.Ст3сп.016 | |
| 6 | 257.05.04.01.001 | Фланец | |
| 7 | БОПК-16.1 | Блок обратно-предохранительных клапанов БОПК-16.1 | |
| 8 | 237.05.07.01.001 | Штуцер | |
| 9 | 257.05.04.01.002 | Кронштейн | |
| 10 | 257.05.04.01.003 | Штуцер | |
| 11 | 99513018 | Прокладка 27М3 | |
| 12 | TN92GG-12LM18x1,5 | Адаптер | |
| 13 | TN121GG-12L | Адаптер | |
| 14 | 257.05.04.01.002-01 | Кронштейн |
