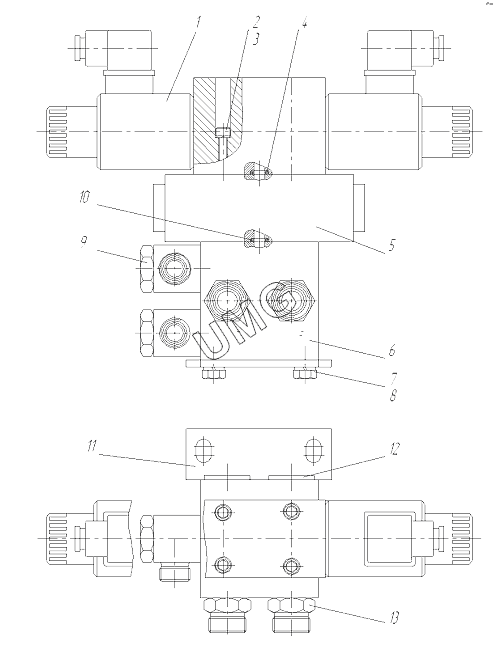

ГС-18.05 (752-10). Гидрораспределитель 752.45.01.01.000
/48.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | KV-4/3-5KO-6-G6 | Гидрораспределитель | |
| 2 | 257.05.03.02.001-01 | Винт | |
| 3 | 99502060 | Шайба 5.65Г.06 | |
| 4 | Кольцо | Кольцо | |
| 5 | VP-NOV-6-D | Гидрозамок | |
| 6 | ВР-6-1-S | Гидропанель ВР-6-1-S | |
| 7 | ГОСТ7796-70 | Болт | |
| 8 | 99502049 | Шайба | |
| 9 | TN111GG-12LR | Адаптер TN111GG-12LR | |
| 10 | Кольцо | Кольцо | |
| 11 | 257.05.01.01.001 | Кронштейн | |
| 12 | TN185GG-1/2R | Адаптер TN185GG-1/2R | |
| 13 | TN92GG-15LR | Адаптер TN92GG-15LR |
