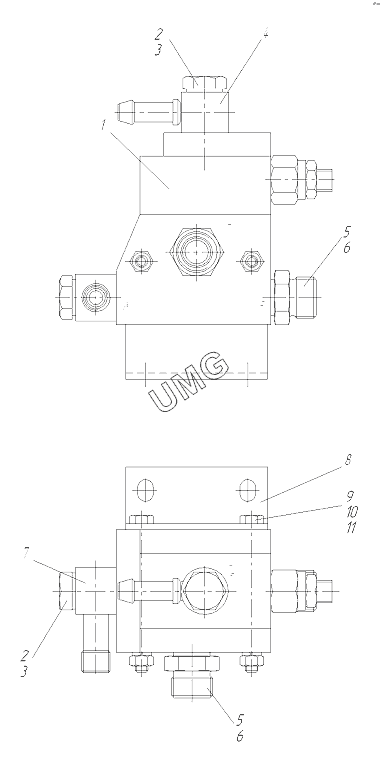

ГС-18.05 (752-10). Клапан зарядки 752.05.01.06.000
/47.gif)
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КПР10/3ТМ-2В | Клапан зарядки | |
| 2 | 271.05.01.07.002 | Болт полый | |
| 3 | 99513023 | Прокладка 18М3 | |
| 4 | 752.05.01.06.100 | Ниппель поворотный | |
| 5 | 752.05.01.06.001 | Штуцер | |
| 6 | 99513014 | Прокладка 20 М3 | |
| 7 | 752.05.01.06.200 | Штуцер поворотный | |
| 8 | 274.11.03.00.001 | Кронштейн | |
| 9 | БолтМ8-6gx.100.58.016 | Болт М8-6gx.100.58.016 | |
| 10 | БолтМ8-6gx.100.58.016 | Болт М8-6gx.100.58.016 | |
| 11 | 99502049 | Шайба |
