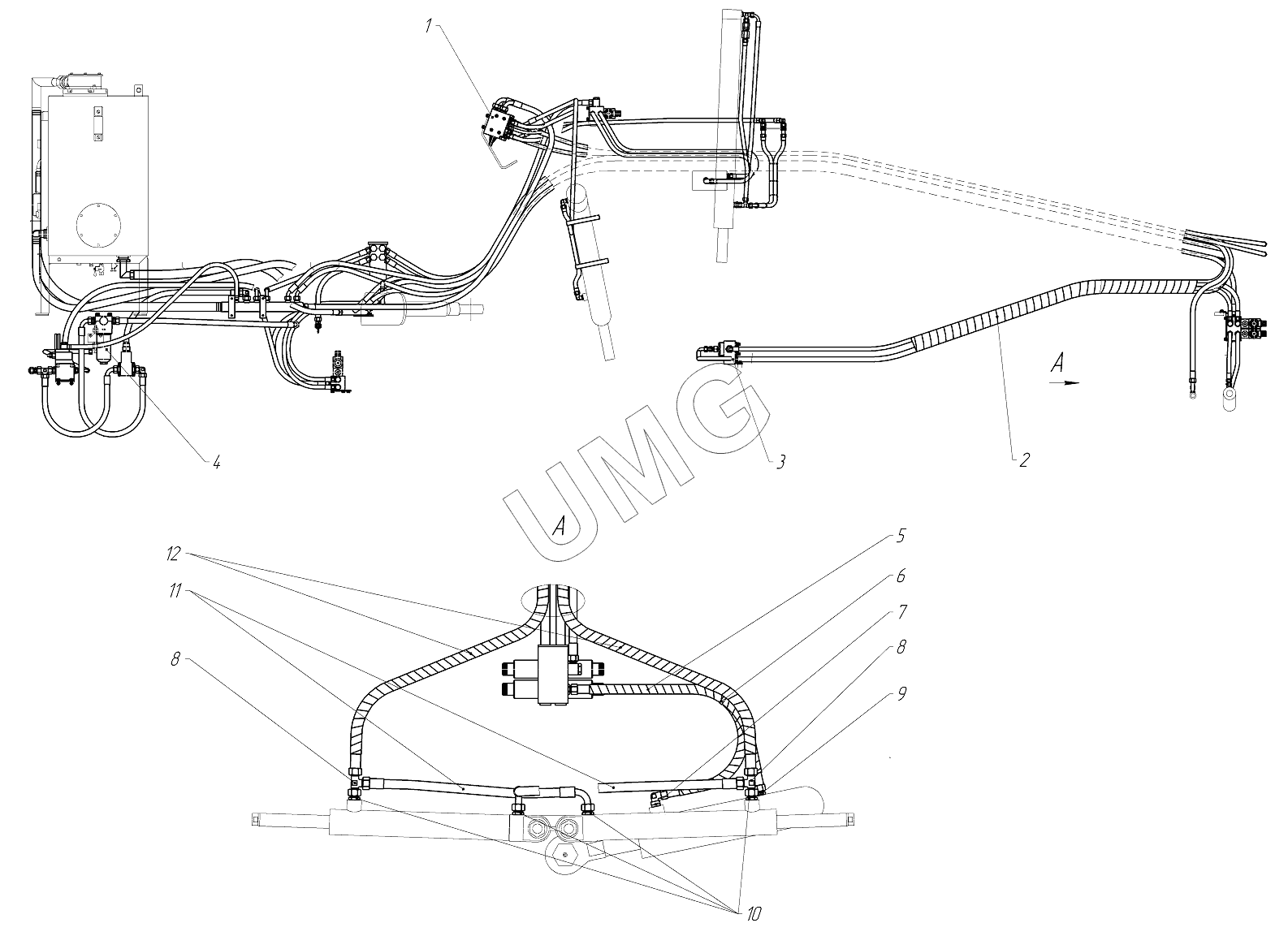

ГС-18.05 (752-10). Гидросистема 752.45.00.00.000
/42.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 753.05.03.00.000 | Гидросистема рамы передней | |
| 2 | SAFEPLAST50 | Спираль гибкая | |
| 3 | 724.05.04.00.000-01 | Гидросистема рабочего оборудования | |
| 4 | 752.45.01.00.000 | Гидросистема рамы подмоторной | |
| 5 | РВД10.33.650.М18х1,5.СП | РВД | |
| 6 | Хомут7,6х400 | Хомут-стяжка 7,6х400 | |
| 7 | TN94-12LR1/2dm | Адаптер | |
| 8 | TN121-15L | Адаптер | |
| 9 | TN92GG-12LR1/2dm | Адаптер | |
| 10 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 11 | РВД12.28.650.М22х1,5.0/90 | РВД | |
| 12 | SAFEPLAST25 | Спираль гибкая |
