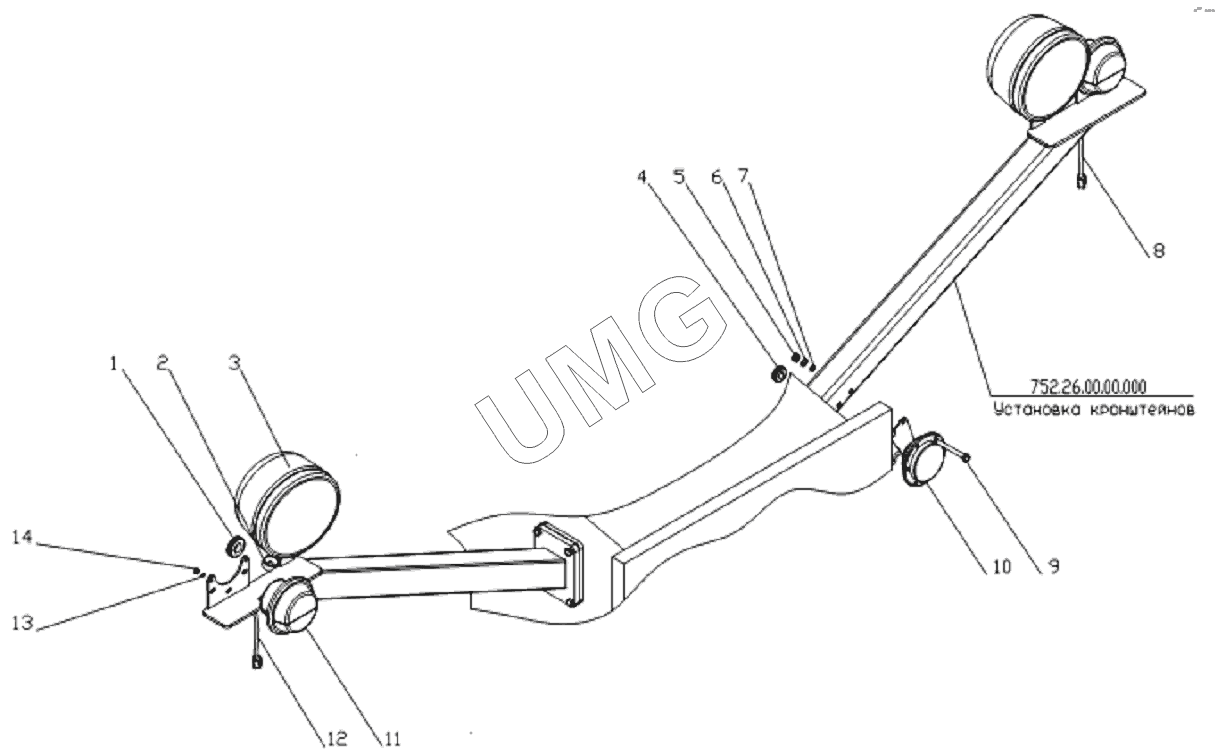

ГС-18.05 (752-10). Установка передних осветительных и электрических приборов
/32.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0.860.9909-01 | Втулка | |
| 2 | 200.09.00.00.003 | Вкладыш | |
| 3 | 313.3711 | Фара 313.3711 | |
| 4 | 0860.9909-05 | Втулка | |
| 5 | ГайкаM8 | Гайка M8 | |
| 6 | ШайбаС8 | Шайба С8 | |
| 7 | Шайба8.65Г | Шайба 8.65Г | |
| 8 | 752.09.13.00.000 | Жгут передний правый | |
| 9 | БолтМ8х75 | Болт М8х75 | |
| 10 | С314-Г | Сигнал звуковой безрупорный С314-Г | |
| 11 | 112.02.22 | Фонарь передний | |
| 12 | 250.69.19.00.000 | Жгут передний левый | |
| 13 | Шайба5.65Г | Шайба | |
| 14 | ГайкаM5 | Гайка M5 |
