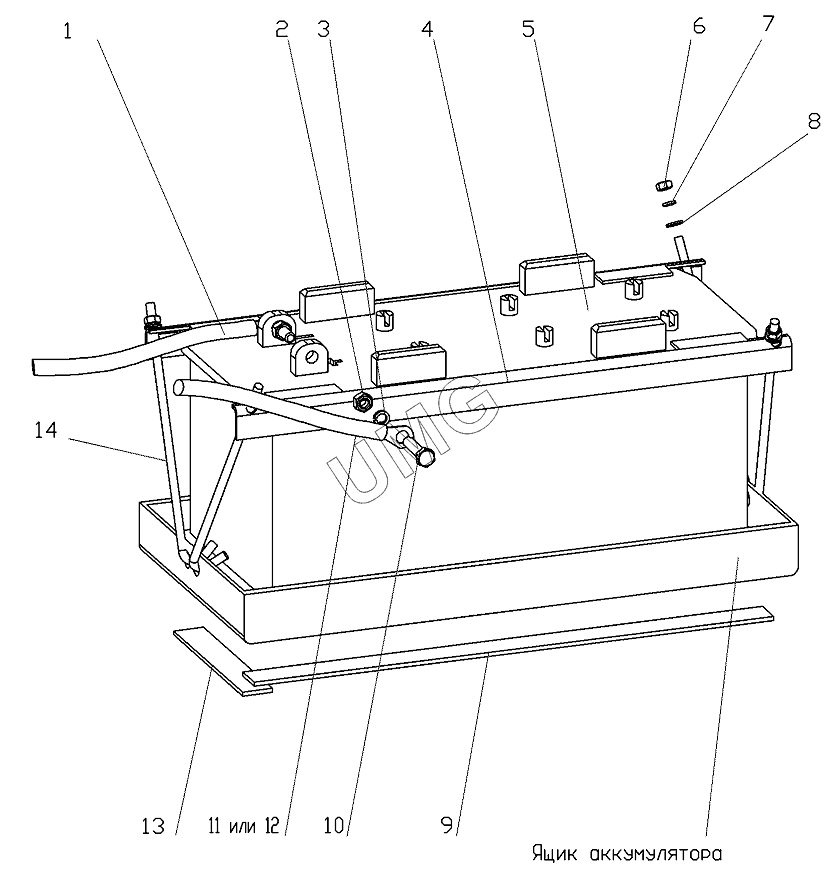

ГС-18.05 (752-10). Установка аккумулятора 255.29.29.00.000
/26.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 752.59.10.00.000 | Провод массы | |
| 2 | ГайкаM10 | Гайка | |
| 3 | Шайба10.65Г | Шайба10.65Г | |
| 4 | 255.29.29.00.001 | Уголок | |
| 5 | 6СТ-190N3 | Батарея 6СТ-190N3 | |
| 6 | ГайкаM8 | Гайка M8 | |
| 7 | Шайба8.65Г | Шайба 8.65Г | |
| 8 | ШайбаС8 | Шайба С8 | |
| 9 | 281.09.41.00.002 | Прокладка | |
| 10 | БолтМ10x45 | Болт М10x45 | |
| 11 | 752.59.11.00.000 | Провод | |
| 12 | 752.59.12.00.000 | Провод стартера | |
| 13 | 281.09.41.00.001 | Прокладка | |
| 14 | 255.29.29.00.002 | Стяжка |
