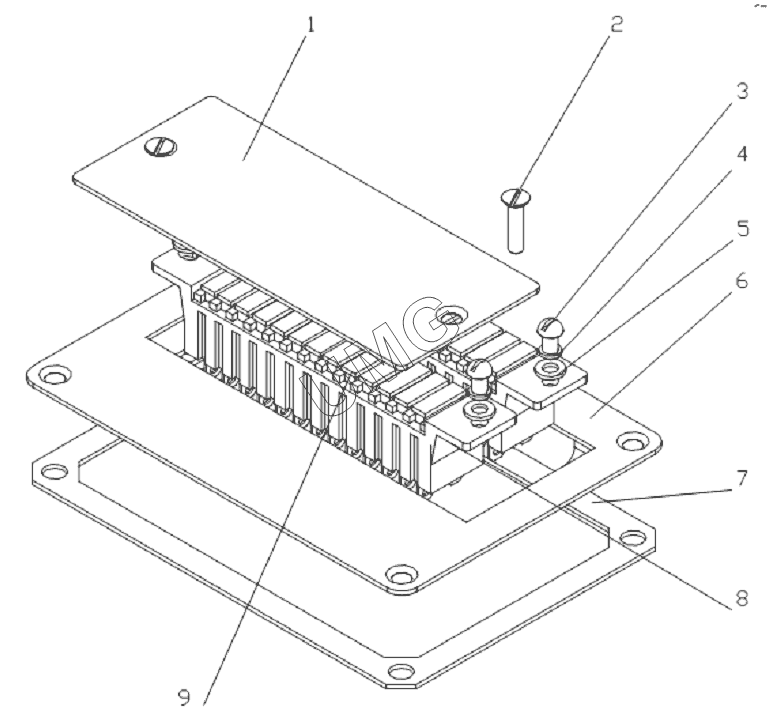

ГС-18.05 (752-10). Крышка 752.09.09.00.000
/25.gif)
1
2
3
4
5
6
7
8
9
9
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 752.09.09.00.001 | Панель предохранителей | |
| 2 | ВинтВ.М6х25 | Винт | |
| 3 | ВинтВ.М6х16 | Винт В.М 6х16 | |
| 4 | Шайба6.65Г | Шайба | |
| 5 | ШайбаС6 | Шайба | |
| 6 | 257.09.25.01.000 | Крышка | |
| 7 | 257.09.25.01.003 | Прокладка | |
| 8 | 41.3722 | Блок предохранителей 41.3722 | |
| 9 | 35.3722 | Предохранитель | |
| 9 | 351.3722 | Предохранитель | |
| 9 | 352.3722 | Предохранитель |
