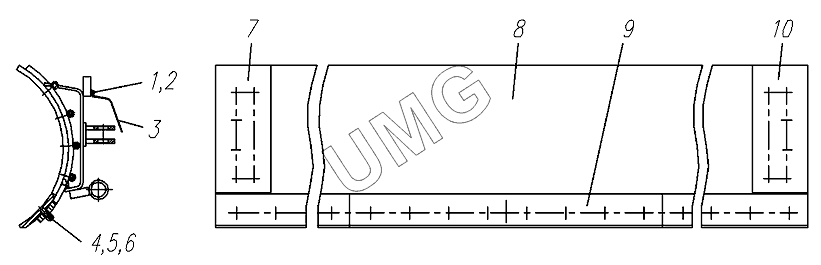

ГС-18.05 (752-10). Отвал 723.07.12.00.000
/9.gif)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ8-6gх16.58.016 | Болт | |
| 2 | Шайба8.65Г.016 | Шайба.65Г.016 | |
| 3 | 257.07.12.00.004 | Козырек | |
| 4 | 225.07.04.00.001-01 | Болт | |
| 5 | ГайкаМ16-6Н.5.016 | Гайка | |
| 6 | Шайба16.65Г.016 | Шайба.65Г.016 | |
| 7 | 255.07.10.00.003-01 | Нож | |
| 8 | 723.07.12.01.000 | Отвал | |
| 9 | 255.07.11.00.002 | Нож | |
| 10 | 255.07.10.00.003 | Нож боковой |
