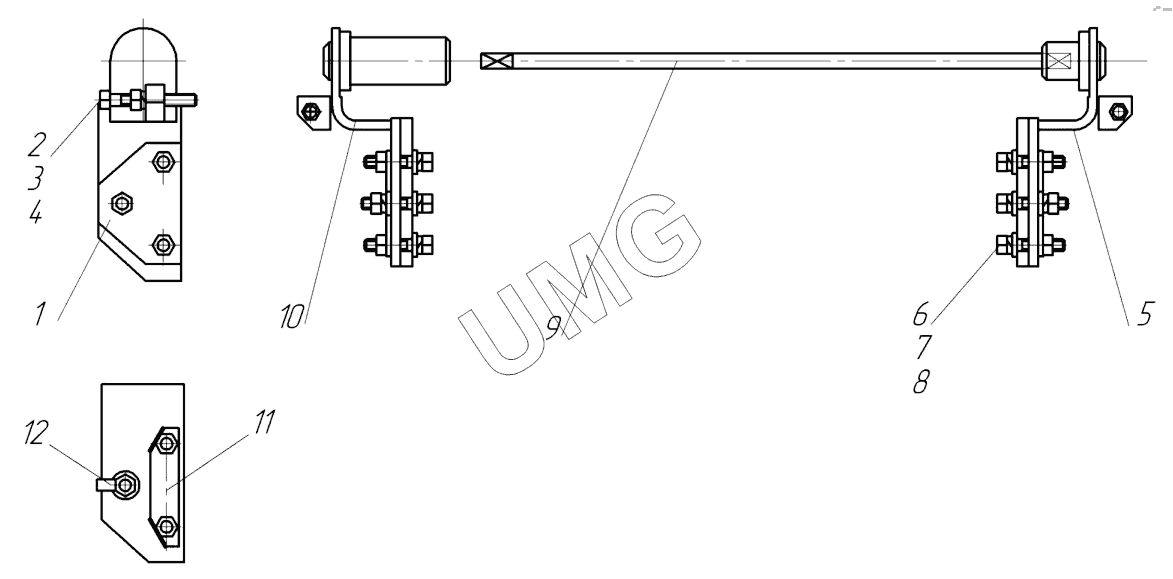

ГС-18.05 (752-10). Установка торсиона 271.25.18.00.000
/39.gif)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 271.25.18.00.005 | Шайба | |
| 2 | 271.25.18.00.006 | Болт | |
| 3 | ГайкаМ10 | Гайка М10 | |
| 4 | Шайба10.65Г | Шайба10.65Г | |
| 5 | 271.25.18.02.000 | Кронштейн | |
| 6 | БолтМ12х45 | Болт М12х45 | |
| 7 | ГайкаМ12 | Гайка М12 | |
| 8 | Шайба12.65Г | Шайба12.65Г | |
| 9 | 271..25.18.00.001 | Торсион | |
| 10 | 271.25.18.01.000 | Кронштейн | |
| 11 | 271.25.18.00.003 | Шайба замковая |
